Дело было вечером, делать было нечего. И решил я собрать тестовый стенд для нагрузочного тестирования USB зарядок. Ведь всем известно как любят китайские производители завышать технические параметры.
Собственно, использовались:
![](/img/2014/03/USB-stress-test-001.jpg)
![](/img/2014/03/USB-stress-test-002.jpg)
- мультиметр VC97, купленный в DX, в качестве амперметра
![](/img/2014/03/USB-stress-test-003.jpg)

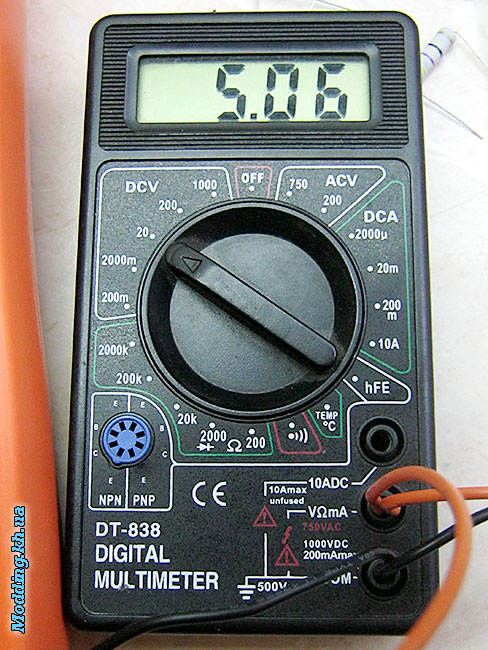

![](/img/2014/03/USB-stress-test-004.jpg)

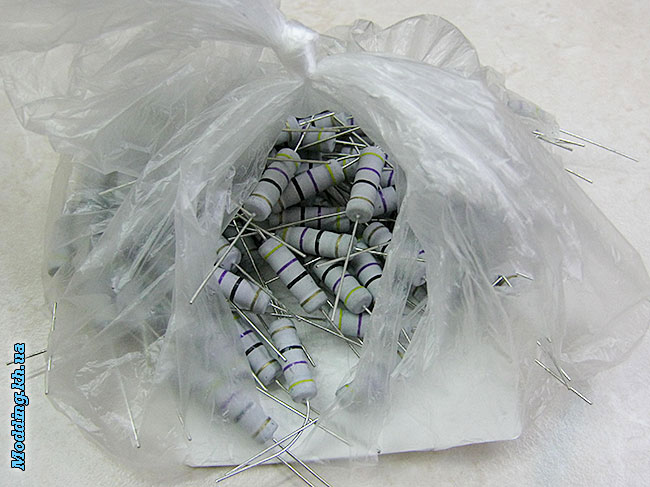

- Резисторы 47R 2W (исходя из закона Ома, при питании 5В на них будет рассеваться 0.53Вт и ток будет 0.1064А )
![](/img/2014/03/USB-stress-test-005.jpg)

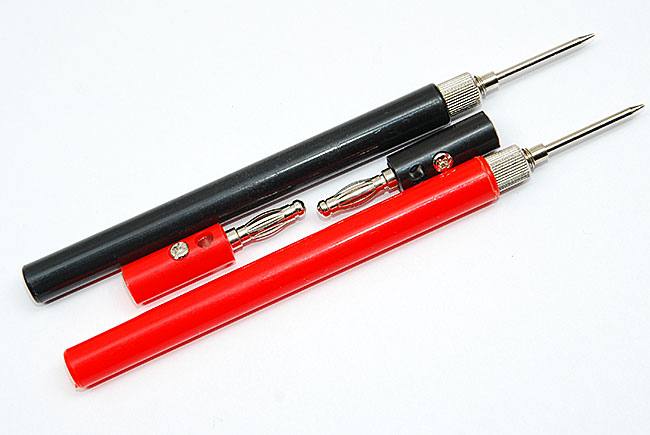

- разъемы типа «банан» (мне надо было 4 шт., но дома нашлось только два, надо будет ещё докупить)
![](/img/2014/03/USB-stress-test-006.jpg)
- И провода от старого ATX БП с маркировкой AWG18, что соответствует привычным нам примерно 0,8мм2

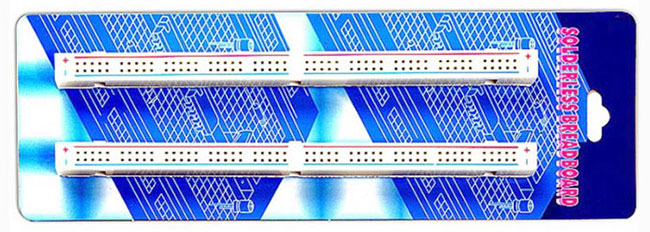

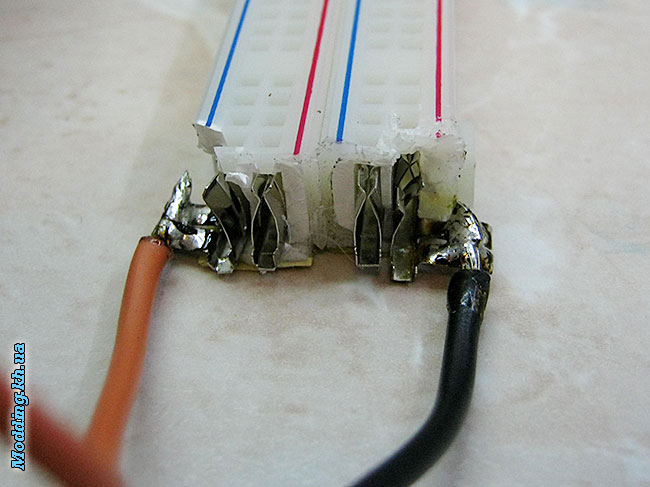

Макетные платы я раскурочил с одного края, что бы припаять провода непосредственно к шине
![](/img/2014/03/USB-stress-test-007.jpg)
Тестовый стенд на данный момент выглядит так:
![](/img/2014/03/USB-stress-test-008.jpg)
это он уже подключен к повер-банку Emergency Mobile Power Charger SWPKPOWER SW-A22617 Rechargeable 2600mAh

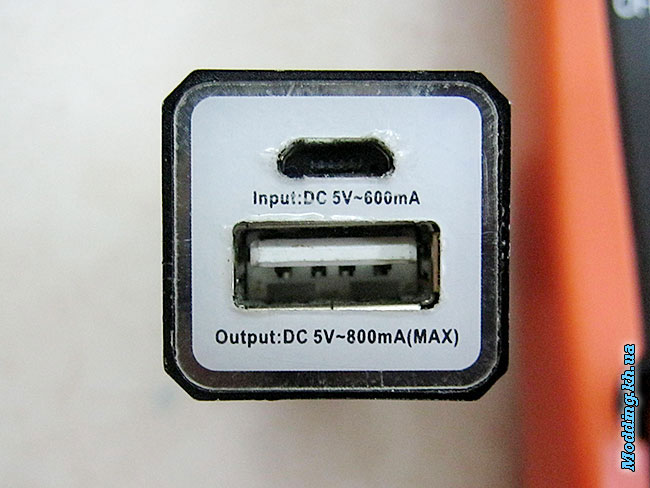

Его характеристики:
- Тип батареи: Литий-ионная
- емкость: 2600mAh
- Вход: 5V/600mA
- Выход: 5V/800mA
![](/img/2014/03/USB-stress-test-009.jpg)
(не обращайте внимания на края разъемов, этот повербанк у меня уже примерно год, просто я до сих не отклеивал защитную пленочку, а сама она пока не стремится удалится)

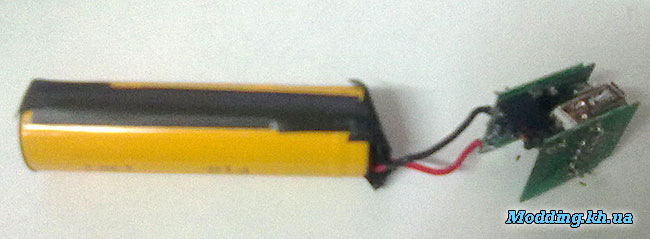

Внутри у него элемент 18650 и пара платок преобразователей, соединенных между собой (увы, лучше фото не нашлось, а разбирать его ещё раз у меня нет желания):
![](/img/2014/03/USB-stress-test-010.jpg)

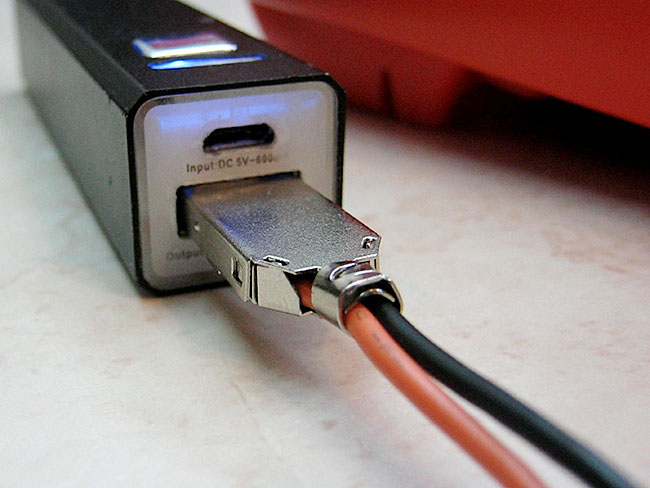

И так, подключаем вход нашего тестового стенда к power-bank.
![](/img/2014/03/USB-stress-test-011.jpg)

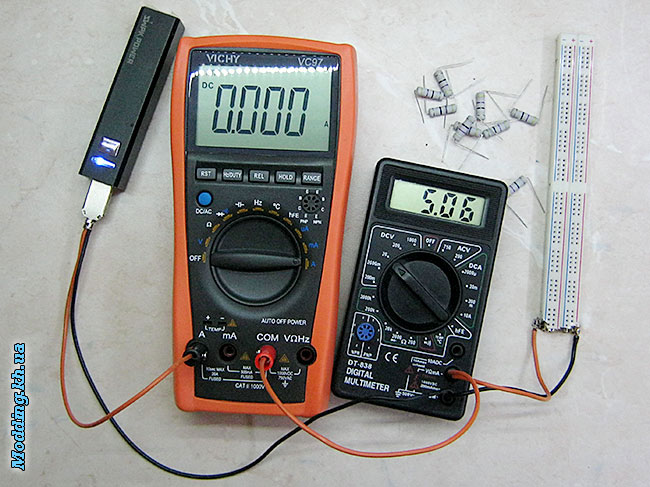

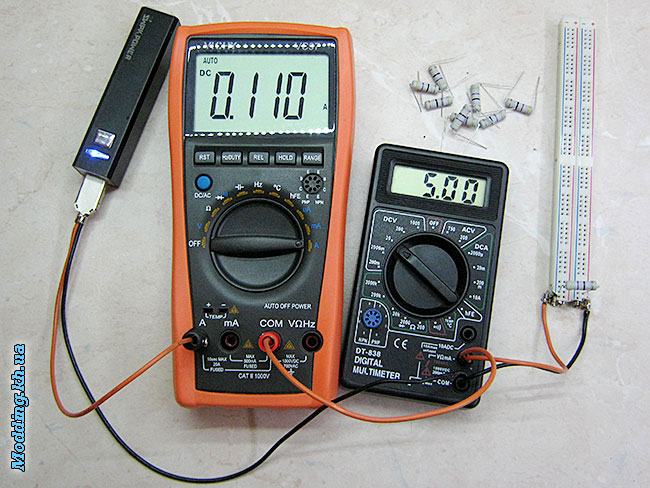

И начинаем тестирование, постепенно подключая в параллель резисторы 47Ом 2Вт :
![](/img/2014/03/USB-stress-test-S00.jpg)
![](/img/2014/03/USB-stress-test-S01.jpg)

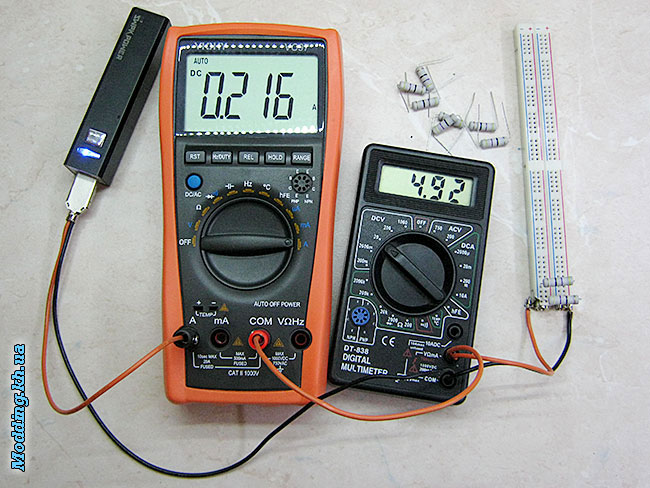

- два резистора: 0,215А 4,92В
![](/img/2014/03/USB-stress-test-S02.jpg)

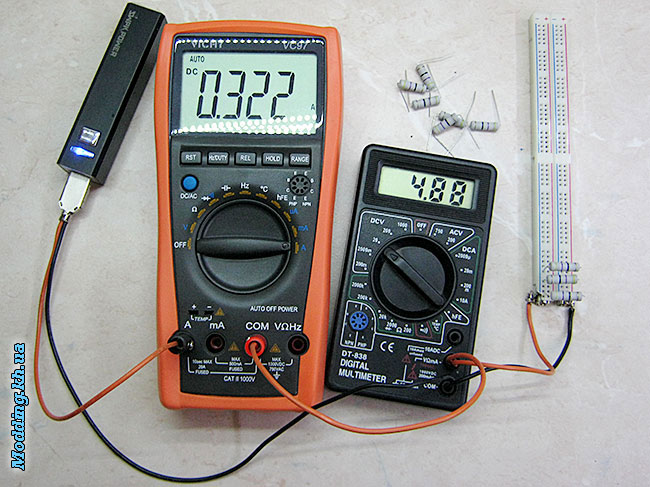

- три резистора: 0,322А 4,88В
![](/img/2014/03/USB-stress-test-S03.jpg)

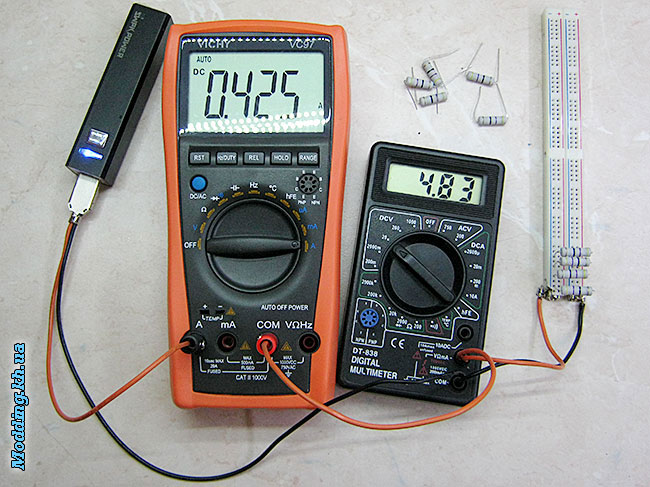

- четыре резистора: 0,425А 4,83В
![](/img/2014/03/USB-stress-test-S04.jpg)

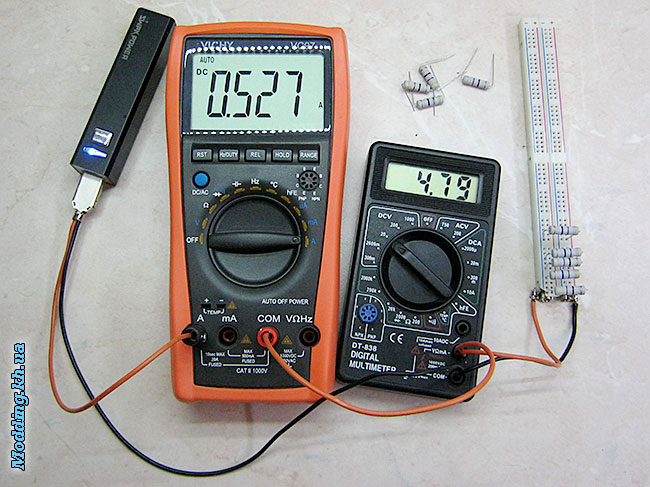

- пять резисторов: 0,527А 4,79В
![](/img/2014/03/USB-stress-test-S05.jpg)

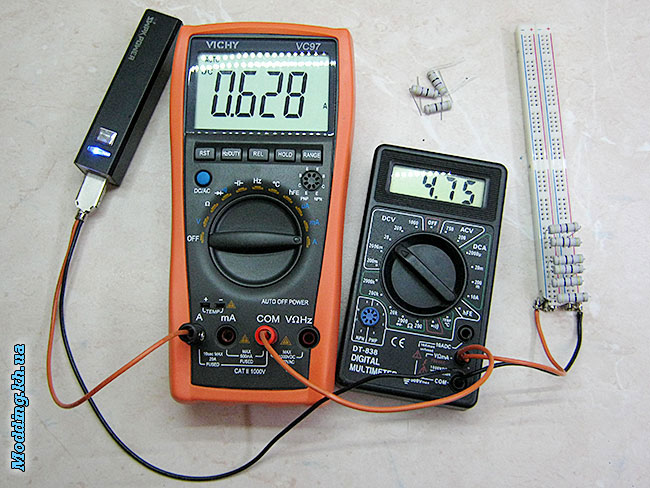

- шесть резисторов: 0,628А 4,75В
![](/img/2014/03/USB-stress-test-S06.jpg)

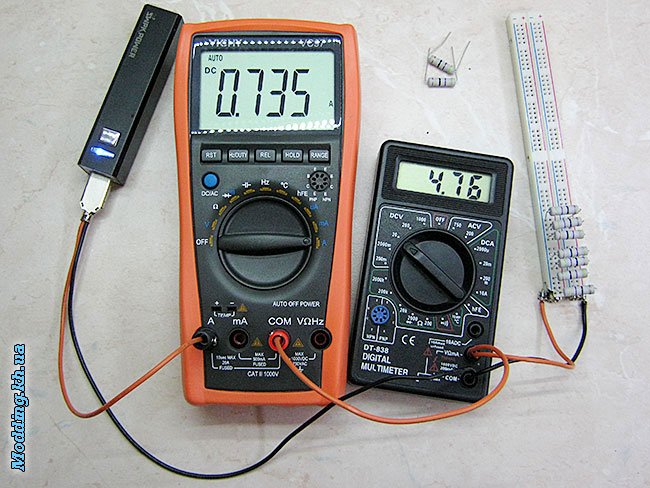

- семь резисторов: 0,735А 4,76В (да-да, я сам удивился)
![](/img/2014/03/USB-stress-test-S07.jpg)

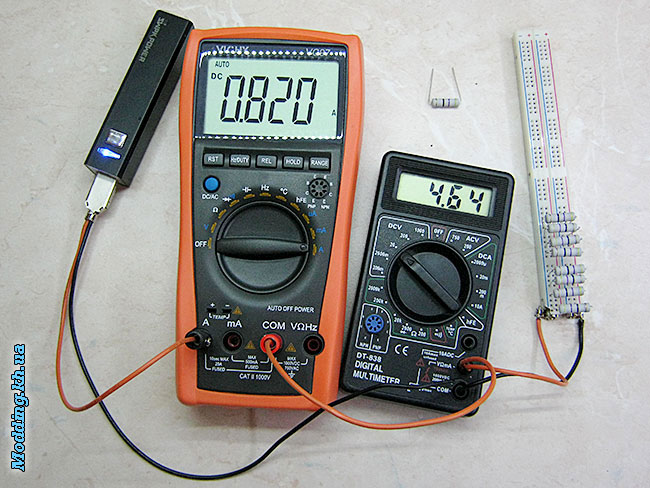

- восемь резисторов: 0,820А 4,64В (ого, да мы превысили заявленный выходной ток)
![](/img/2014/03/USB-stress-test-S08.jpg)

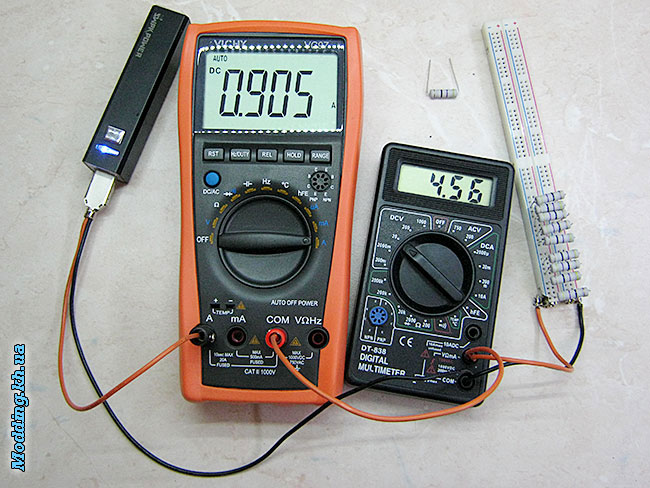

- девять резисторов: 0,905А 4,56В
![](/img/2014/03/USB-stress-test-S09.jpg)

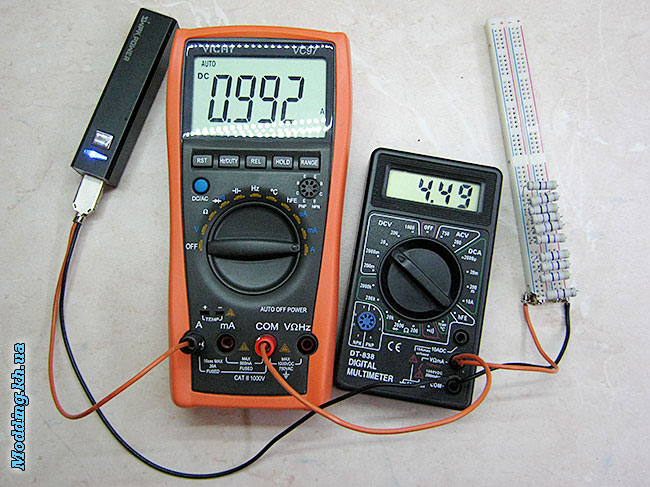

- десять резисторов: 0,992А 4,49В (меньше четырех с половиной вольт, вспомнилась плоская батарея планета, она же 3336 и 3R12, с контрольной бумажной лентой с надписями «не проверив, не срывай!»)
![](/img/2014/03/USB-stress-test-S10.jpg)

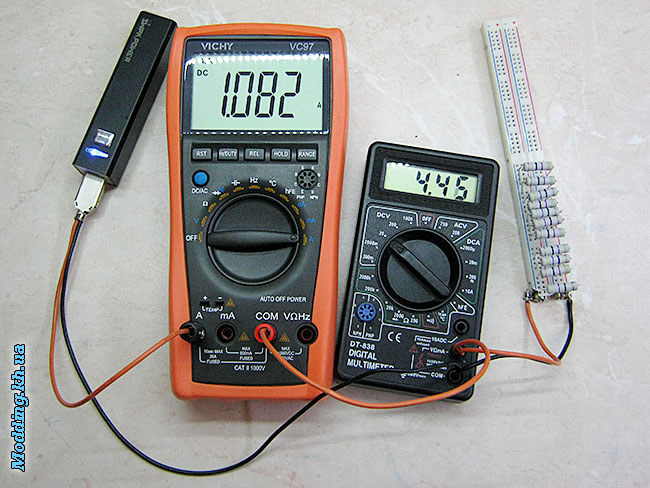

- одиннадцать резисторов: 1,082А 4,45...4,46В
![](/img/2014/03/USB-stress-test-S11.jpg)

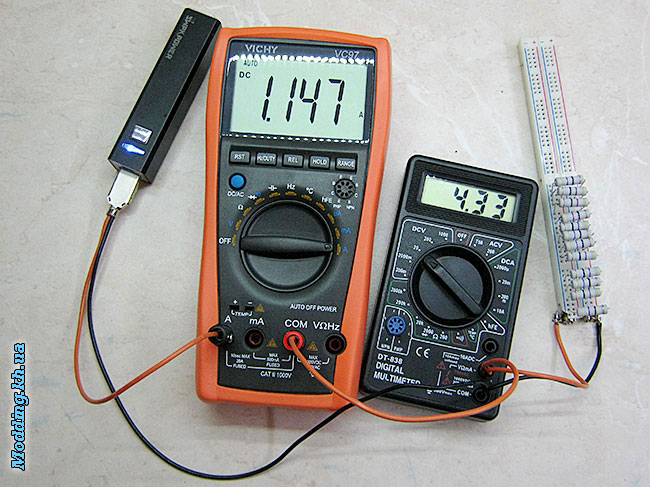

- двенадцать резисторов: 1,147А 4,33В
![](/img/2014/03/USB-stress-test-S12.jpg)

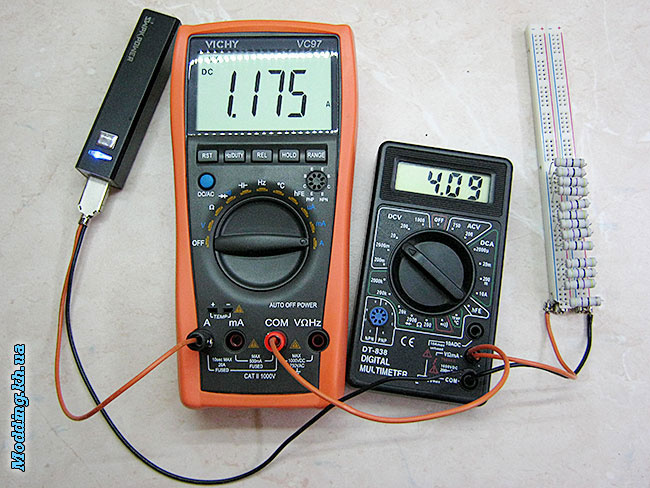

- тринадцать резисторов: 1,175А 4,09В
![](/img/2014/03/USB-stress-test-S13.jpg)
И вот тут эксперимент пришлось прекратить. Нет-нет, повербанк работал нормально, мультиметры исправно отображали результаты замеров, резисторы грелись, внося свой небольшой вклад в глобальное потепление. Просто оказалось, что в этих макетных платах шины питания разделены по длинне пополам. И что бы использовать вторую часть, к ней надо будет припаяться отдельно. Так что скоро будет «тестовый нагрузочный стенд для USB зарядок» версии 2.0, с задействованными полностью шинами и полностью укомплектованная «бананами».
P.S. Вот так вот, казалось бы, дешевый китайский повербанк, с заявленными аж 0,8А на выходе легко на выход выдал аж больше ампера, по результату превысив нагрузочную способность почти в полтора раза. Ну а на каком этапе он вышел за допуски по вольтажу -решать Вам.
|
