Подключение VFD индикатора от старого советского магнитофона к компьютеру.
Автор: Rimlyanin
05.10.2007 06:00

На днях мне напомнили об ещё одной идее для моддинга компьютера. Речь пойдет о том, как подключить люминесцентный (VFD) индикатор от советского магнитофона к компьютеру.

Когда-то, давным-давно, у меня был магнитофон Маяк 240-С1. В связи с моральным устареванием магнитофон был отправлен в утиль. Все что от него ценного осталось это электролюминесцентный индикатор, который у меня лежал-пылился. Когда-то, пару лет назад, я уже пытался установить его в компьютер, но он не подошел по дизайну.

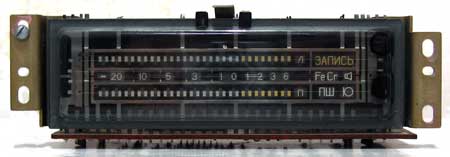

Индикатор выглядит так:

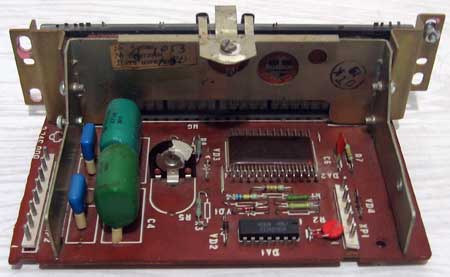

 VFD индикатор

 VFD индикатор

А сегодня я расскажу как подключить такой или подобный индикатор к компьютеру.

Итак, начнем пожалуй с принципиальной схемы:

 majak_240.djvu

но полностью вся схема нам не нужна, нас интересует только часть

 Индикатор уровня записи

Как видно на схеме, питание у индикатора двойное: двухполярное ±15 вольт и переменное 5 вольт. Но индикатор сохраняет свою работоспособность при питании двухполярным напряжением ±12 вольт и постоянным напряжением +5вольт.

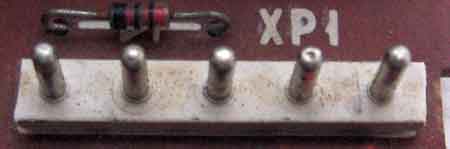

Подключим ХР1 следующим образом (обозначения согласно схеме):






1 - ноль
2 - +5
3 - +12
4 - -12
5 - ноль

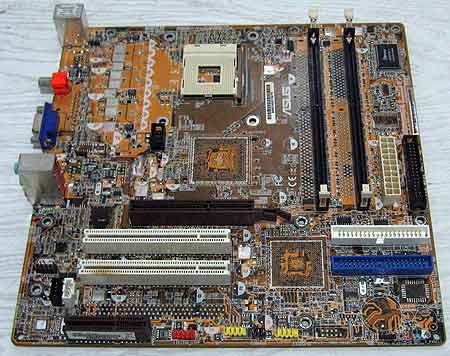

Что-бы было удобнее подключать, я взял нерабочую и наполовину распаянную материнскую плату





 и припаял провода с обратной стороны ATX разъема и подключил блок питания.

Теперь, когда на индикатор подведено питание надо подать на него какой-нибудь сигнал. В качестве источника сигнала я буду использовать mp3 плеер.

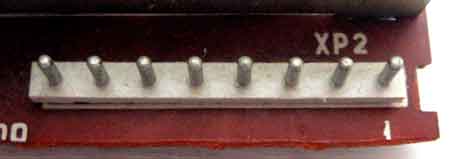

Схема подключения ХР2 очень простая (обозначения согласно схеме):





1 - левый канал
2 - правый канал
3 - индикатор типа ленты Fe
4 - индикатор системы шумопонижения ПШ
5 - индикатор типа ленты Cr
6 - индикатор включения микрофона
7 - индикатор включения громкоговорителей
8 - индикатор записи

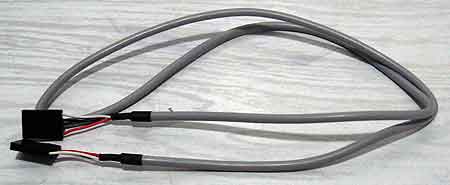

Достав из своих запасов кабель для подключения CD-ROM привода к звуковой карте





И сняв с него родные разъемы я один конец припаял к плате индикатора, а на второй припаял 3,5мм jack



Вообще, этот серый кабель очень хорошее подспорье в таких случаях, ведь внутри изоляции идет экранированный двухканальный многожильный провод и для многих применений достаточная длинна. Вот только, к сожалению, в последнее время, очень часто эти кабеля идут не экранированные. Но что-то я отвлекся, продолжаем.

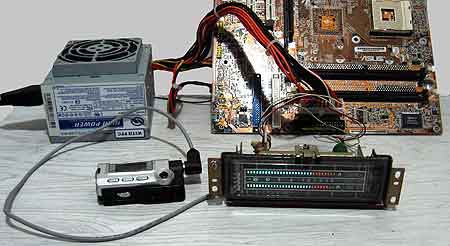

В результате всех этих действий получилось вот такая вот конструкция:





После проверки на правильность соединения и отсутствия коротких замыканий, включаем.

Ура, все работает. Вот небольшое (27К) видео:





P.S. На незадействованный индикатор записи можно подключить индикатор активности винчестера.

Обсуждение на форуме


Комментарии


0 # Сергей 26.02.2013 18:20
Здравствуйте! Я достал VFD индикатор и хочу подключить к системнику но не все понятно: куда и как подключить к ATX или еще куда и как определить вольтаж и порядок подключения к рабочему системнику!!!
Ответить | Ответить с цитатой | Цитировать


0 # Rimlyanin 26.02.2013 19:20
смотреть схему, думать, и подключать.
И, кстати, я бы не стал подключать к рабочему системнику. Я бы сначала его выключил.
Ответить | Ответить с цитатой | Цитировать


0 # Сергей 01.03.2013 17:19
А к чему подключать левый - правый канал?
Ответить | Ответить с цитатой | Цитировать


0 # Сергей 16.03.2013 19:37
я подключил индикатор к компу. Но к сожалению дисплей индикатора светится желтым светом и при этом греется - что не так?
Ответить | Ответить с цитатой | Цитировать


0 # Сергей 16.03.2013 19:39
все сделал как на схеме- но не поключал звуковой сигнал -
Ответить | Ответить с цитатой | Цитировать


-1 # ruslan 20.05.2013 20:26
не работает все зделал как розказо, все это развод
Ответить | Ответить с цитатой | Цитировать


0 # Rimlyanin 21.05.2013 08:12
где то ошиблись, проверяйте схему...
Ответить | Ответить с цитатой | Цитировать


0 # максим 23.07.2017 20:46
у меня при в ключение индекатор горит на половину придобафления ноченает беготь как с делать чтоб ноченалось с нуля?
Ответить | Ответить с цитатой | Цитировать


0 # Rimlyanin 24.07.2017 01:09
Попробуйте отключить вход на индикаторе от звуковушки и напишите результат.
Ответить | Ответить с цитатой | Цитировать


0 # Copycat 19.07.2013 22:06
Пыталась подключить по аналогии к БП, предварительно запустив его вхолостую без обвязки - индикатор почему-то начинает гореть оранжевым цветом. Подключала по схеме, от обычного молекса бросила +5 (красный) на второй, 12 (желтый) на 3 и 4, остальные - земля (черный). На подключение источника звука реагирует небольшим удлинением шкалы и все. Где у меня ошибка?
Ответить | Ответить с цитатой | Цитировать


+1 # Rimlyanin 25.07.2013 13:24
забыли -12В линию подключить. На "обычном молексе" её нет.
Ответить | Ответить с цитатой | Цитировать


0 # Copycat 25.07.2013 17:33
Цитирую Rimlyanin:
забыли -12В линию подключить. На "обычном молексе" её нет.

Поняла. Сейчас попробовала - оранжевый накал пропал, но индикатор все-равно молчит..
Ответить | Ответить с цитатой | Цитировать


+1 # Rimlyanin 25.07.2013 19:28
Может индикатор "мертвый"? Источник звука какой?
Ответить | Ответить с цитатой | Цитировать


0 # Copycat 26.07.2013 17:59
Точно нет, сняли с рабочего аппарата (если, конечно, я его не спалила в процессе проб). Подсоединяла вот так: http://storage5.static.itmages.ru/i/13/0726/h_1374850734_2597730_4e7530f345.png

Источник - обычный плеер, звук пробовала и на максимум выворачивать, и меньше.
Ответить | Ответить с цитатой | Цитировать


+2 # Rimlyanin 26.07.2013 18:07
а вы нумерацию выводов не перепутали?
Ответить | Ответить с цитатой | Цитировать


0 # Copycat 26.07.2013 18:14
1 и 2 контакты слева?

Кстати, а куда кидать третий провод от источника звука? Писали что его нужно соединить с землей, но это никакого эффекта не дало..
Ответить | Ответить с цитатой | Цитировать


0 # Rimlyanin 26.07.2013 19:14
Вы уверены что они слева? Обычно первый контакт отмечен.
И да, земля звука тоже должна быть подключена. В статье выше она подключена.
Ответить | Ответить с цитатой | Цитировать


0 # Copycat 26.07.2013 19:52
Т.е первые контакты идут справа? Получается я и питание подключала неправильно?
А куда цеплять землю от звука? У Вас на фото она подпаяна к какому-то непонятному для меня выводу. Можно пробросить на общую землю там где идет питание?
Ответить | Ответить с цитатой | Цитировать


0 # Rimlyanin 26.07.2013 20:15
1 - разберитесь с маркировкой.
2 - у меня земля припаяна на землю. Можно и на общую питания.
Ответить | Ответить с цитатой | Цитировать


0 # Влад 05.05.2014 18:13
А откуда взять -12 вольт?
Ответить | Ответить с цитатой | Цитировать


0 # StaS 86 10.05.2014 21:22
Все работает, правда ты в схеме от Маяка не обозначил где +5, где -5В, правда пришлось полдня провозится и поменять БП 300Вт не тянул-нагрузка видать большая 350- в самый раз подошёл!!!
Ответить | Ответить с цитатой | Цитировать


+1 # ВЛАД 13.05.2014 17:34
О подкинь фото) если не сложно с обозначением че куда? - 12 от материнки я так понял просто кабель туда загнать надо.
Ответить | Ответить с цитатой | Цитировать


0 # ВЛАД 13.05.2014 17:37
интересно как на самой плате индикатора провода подключать , я не совсем понял по схеме , порядковые номера не по порядку обозначены.
Ответить | Ответить с цитатой | Цитировать


0 # ВЛАД 17.05.2014 23:52
Подключил. только слабо светится и полоски не ходят когда подаешь звук. В 1контакт Земля 2-ой +5 дал. че т не правильно. StaS 86 писал что "не обозначил где +5, где -5В" ??
Ответить | Ответить с цитатой | Цитировать


-1 # Михаил 10.12.2014 08:51
Я хотел подключить к веги 109. С каких точек взять звук. и 8 точка куда должна идти на корпус. И нужно ли соединять землю веги и землю индикатора
Ответить | Ответить с цитатой | Цитировать


0 # Артур 09.03.2015 13:36
Автору Спасибо всё сделал с первого раза,респект..
Ответить | Ответить с цитатой | Цитировать


0 # Игорь 29.03.2015 17:52
Подключил,1 канал шкалит постоянно!Не пойму в чем причина!Может кто знает-подскажит е!
Ответить | Ответить с цитатой | Цитировать


0 # Alex 25.07.2017 10:16
Спасибо большое Rimlyanin! Подключил индикатор - как показано на схеме - всё работает отлично. Я очень доволен !
Ответить | Ответить с цитатой | Цитировать
