Держатель 3,5’ HDD в отсеке 5,25’
Автор: Rimlyanin
21.07.2014 06:33

Есть «проект выходных дней»: NAS в корпусе от CD-проигрывателя Kenwood DP-2030. Но не просто NAS, а максимально бесшумный. И под этот проект я заказал из Китая несколько полезных вещей. Но т.к. оно из поднебесной идет не быстро, то это проект несколько затягивается. А с учетом того, что мой любимый магазин часто долго собирает заказы, я обычно при оформлении заказа ставлю галочку «первым отправить то, что есть в наличии» (или как-то так она называется). Вот и получается, что что-то уже пришло, а что-то ещё даже не отправлено.

В общем, сегодня речь пойдет о стальном Anti-Shock держателе для 3.5’ HDD.

На сегодняшний день одним из источников шума в компьютере является жесткий диск. И это не только его собственный шум, но и зачастую его вибрации передаються на корпус, резонируют, тем самым добавляя шума в общую картинку. И именно с этой проблемой, проблемой виброразвязки и должен бороться обозреваемый девайс.

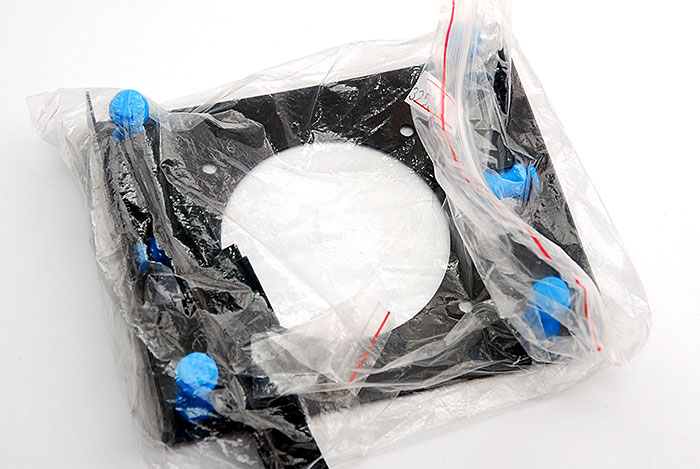

Приехал он из магазина DealExtreme в традиционном желтом пакете, внутри которого находился вот такой пакет

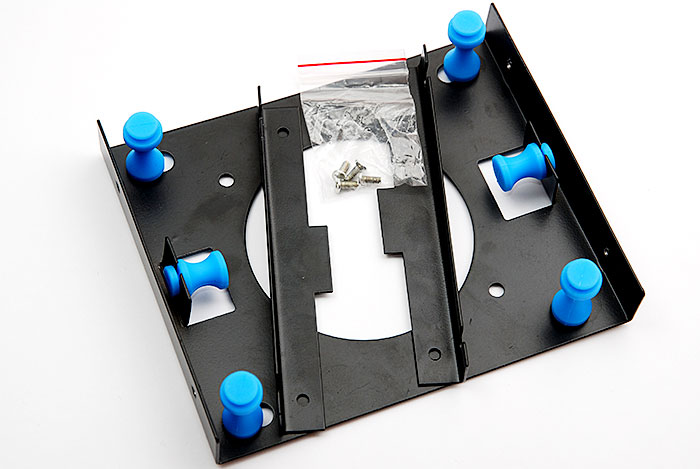

Из которого тут же было все извлечено





В комплекте присутствуют даже 4ре винтика.

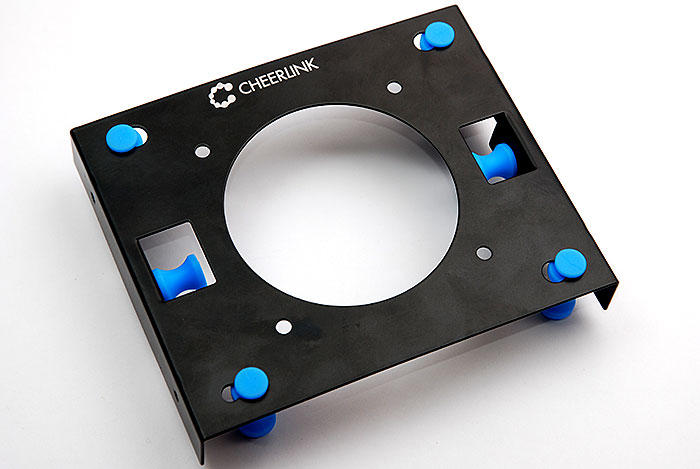

На обратной стороне есть серебристая надпись производителя и место для установки 80мм вентилятора.





Но в моем случае как раз за вот эти отверстия я и собираюсь его крепить к днищу корпуса.Но если все таки устанавливать сюда кулер, то вибрации от плохо сбалансированного вентилятора (а любой вентилятор рано или поздно начинает вибрировать) не будут передаваться на корпус НЖМГ, мешая тем самым точному позиционированию головок на дорожках. Но на мой взгляд, такое охлаждение только с одной стороны не лучший вариант охлаждения горячего HDD. Я считаю что будет гораздо лучше, если воздух будет проходить вдоль корпуса жесткого диска с обеих сторон.

Но что-то я отвлекся.

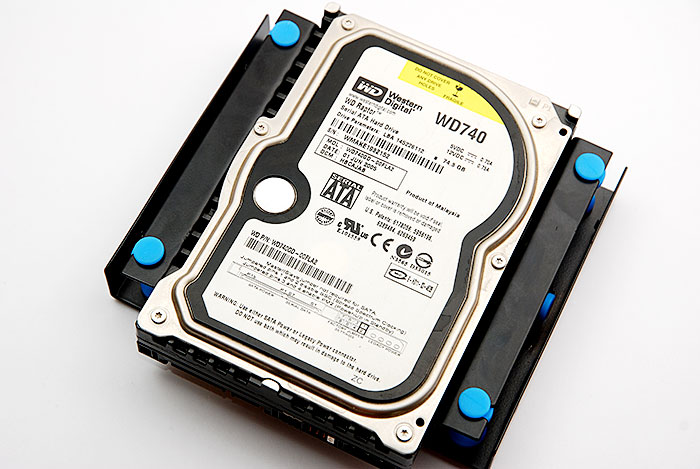

Я взял самый шумный из имеющихся у меня HDD, и это оказался WD740GD (WD740GD -00FLA2). Старенький, но даже по сегодняшним меркам, удаленький WD Raptor.

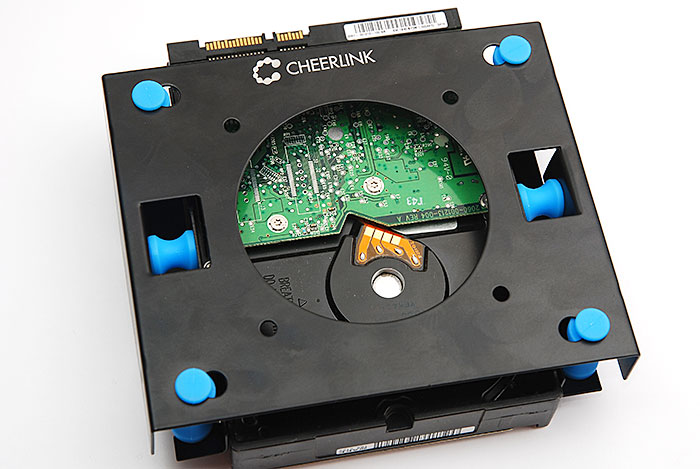

Если посмотреть снизу, видно как два силиконовых упора по бокам не дают жесткому диску слишком много свободы.

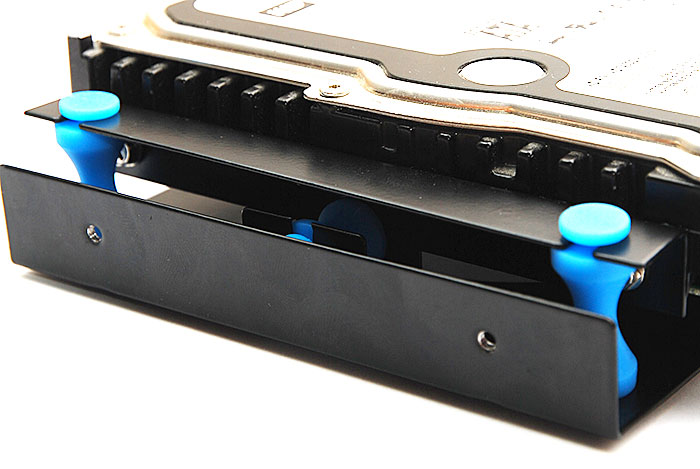

Кстати, сначала пришлось прикрутить направляющие к жесткому диску, и лишь затем его крепить на вертикальные силиконовые упоры. По другому не получиться, т.к. упоры находятся как раз напротив этих вертикальных упоров





Испытав эту конструкцию на открытом стенде могу сказать что шум от HDD WD Raptor заметно снизился.

В принципе, у этого держателя можно найти несколько функций:

  • - это и охлаждение слишком горячих накопителей
  • - и возможность использовать для установки HDD отсеки 5.25’, если в основной корзине уже не хватает места
  • - и виброразвязка между корпусом компьютера и корпусом жесткого диска

Ну и пожалуй, хватит, на это остановлюсь. Ведь мое дело рассказать, а если понадобится вдруг, Вы будете знать, что оно есть.
