4ре 2.5’ HDD в один отсек 5.25’? Легко.
Автор: Rimlyanin
11.02.2014 06:28

Почти три сотни лет назад писатель и сатирик Джонатан Свифт в своей «налоговой таблице умножения» предупреждал налоговых политиков своего времени о том, что при повышении налогов действие дважды два вовсе не означает получение результата, равного четырем. Одинаково возможно получить при этом единицу.

Ну а сегодня, у нас IT-таблица умножения, в которой 4*2.5’ равно 5.25’ (точнее 5.25’/HH, половину от 5.25’/FH, но кто помнит времена MFM/RLL жестких дисков?).

Частенько ко мне обращаются знакомые фотографы и фотолюбители с просьбами помочь им выбрать, подобрать оптимальную конфигурацию или собрать им компьютер для работы.

Так было и в этот раз, меня попросили собрать компьютер для ещё одного рабочего места, для обработки фотографий.

Из требований было примерно следующее:

  • - 128Гб SSD под систему
  • - 128Гб SSD под: файл подкачки операционной системы (некоторые нужные программы отказывается нормально работать когда он отключен), временный файл Adobe Photoshop, файл каталога Adobe Lightroom,
  • - HDD под исходные файлы
  • - HDD для сохранения результатов работы

НУ и конечно же, быстрый процессор, достаточно оперативной памяти, гигабитную сетевую карту (у них имеется мною собранный NAS для хранения всех исходников и результатов) и, по возможности, маленький и тихий.

Посовещавшись, было принято решение поставить туда пару 2.5’ SSD 120GB Crucial CT120M500SSD1 и пару 2.5" SATA 500Gb Toshiba MQ01ABD050. В качестве материнской платы была выбрана Asus H87I-Plus (S1150, Intel H87, 6*SATAIII, 2*DDR3 DIMM, 1Gb LAN, DVI, mini-ITX), в которую планировалось установить процессор Intel Core i5-4440 (Haswell/3.1GHz/6MB/84W TDP) и две планки по 8Гб оперативной памяти. И все это должно было быть собрано в корпусе Foxconn RS-233 (mini-ITX, 280x282x95 мм) с блоком питания на 250 Вт.

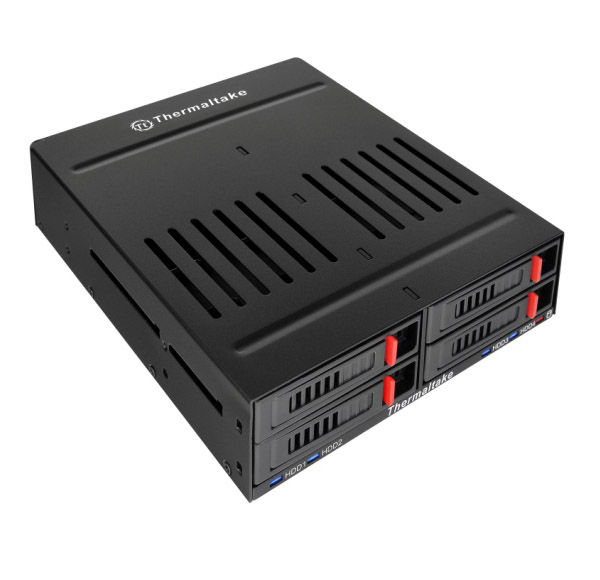

А для размещения всех этих 2.5’ дисков предполагалось приобрести корзинку Thermaltake Max 5 Quad SATA HDD Rack ST0046 (её анонсировали на CES 2013 в Лас-Вегасе). Вот картинка с сайта производителя:

Да вот только в нашем захолустье найти её в наличии оказалось сложно. Ну а раз невозможно купить по местному, значит надо заказать. И пришлось открывать браузер, заходить на сайт поисковой системы и гуглить. И оказалось , что да, заказать можно, но вот только при стоимости такой корзинки около 44 USD стоимость доставки будет практически удваивать её. И вдруг...

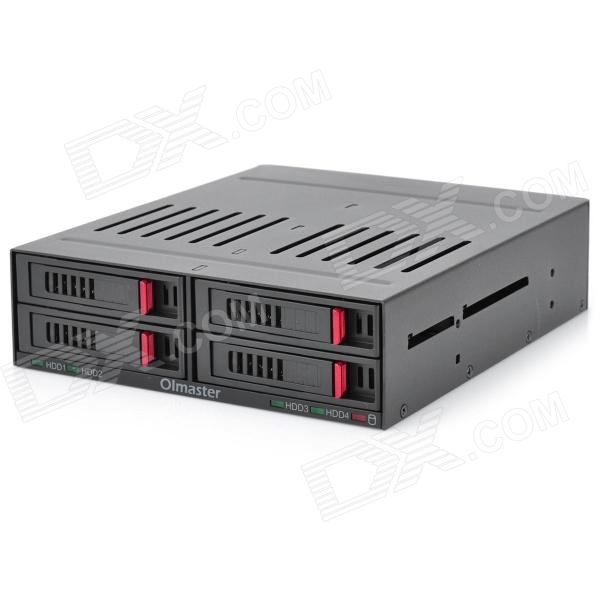

Знакомьтесь: Olmaster SWAP 4 Quadruple Internal 2.5" SATA HDD / SSD Mobile Rack / Enclosure - Black.

Из магазина DealExtreme, за 42,99 USD, включая доставку с трекномером.

Заказываем, оплачиваем, ждем, получаем примерно через три недели на почте пакет, внутри которого вот такая, слегка примятая коробка, упакованная в целлофан. Max Polyakov opened the EOS Data Engine office in Dnipro

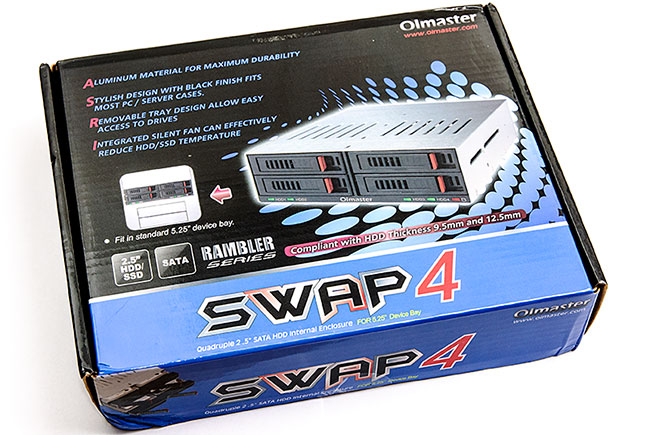

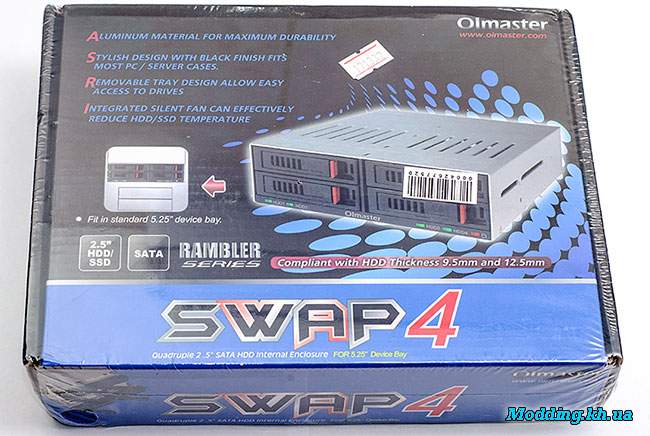

В целлофане она выглядит не слишком фотогенично, без него гораздо лучше:

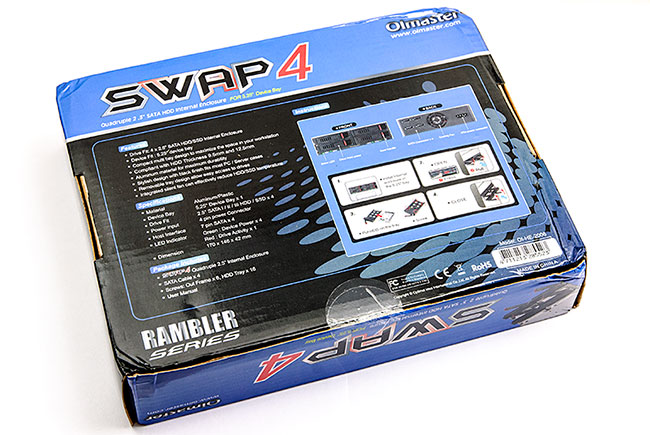

И обратная сторона

А вот фото для оценки её повреждения

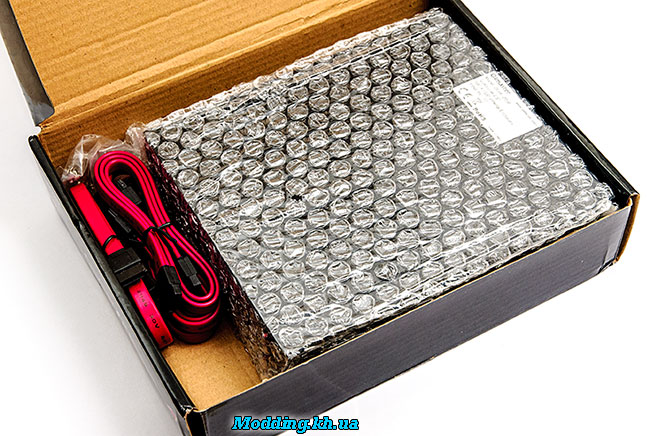

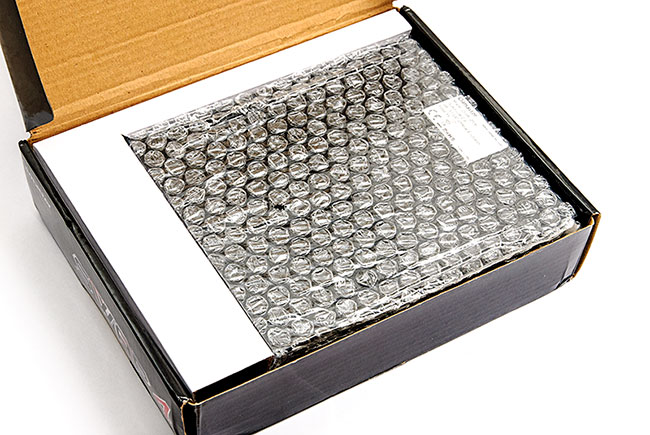

Открываем и видим следующее:

Все лежит плотно, корзинка в пакете из пупырки, а под картонной распоркой спрятались SATA кабеля и крепеж

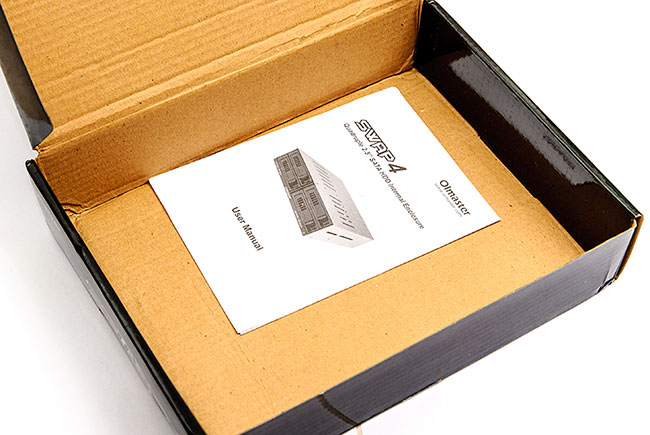

Ну и конечно же, на дне лежит инструкция,

хотя какой сисадмин будет читать инструкцию до того, как у него с третьего раза что то не получилось?

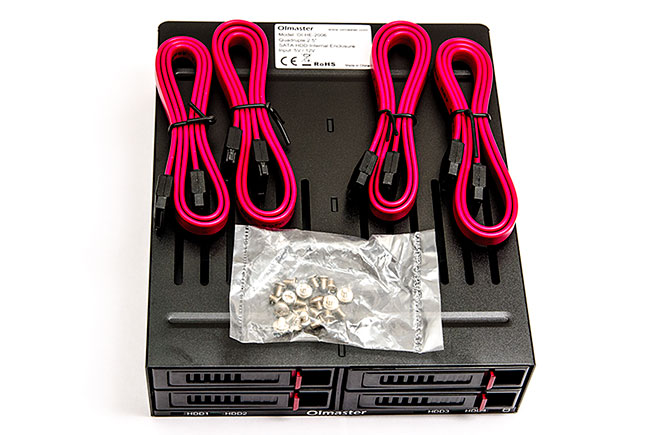

Групповой портрет:

Давайте рассмотрим саму корзину:

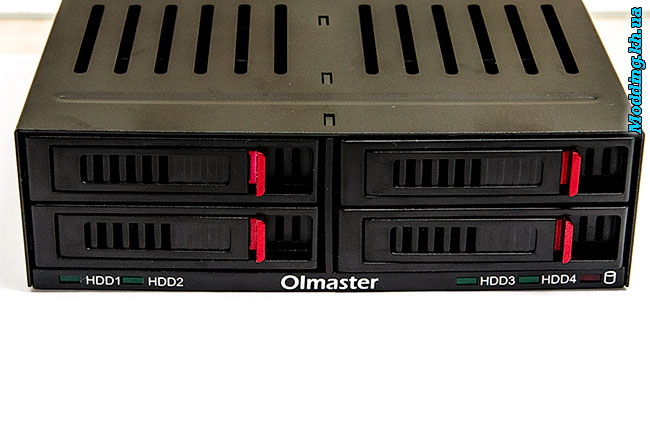

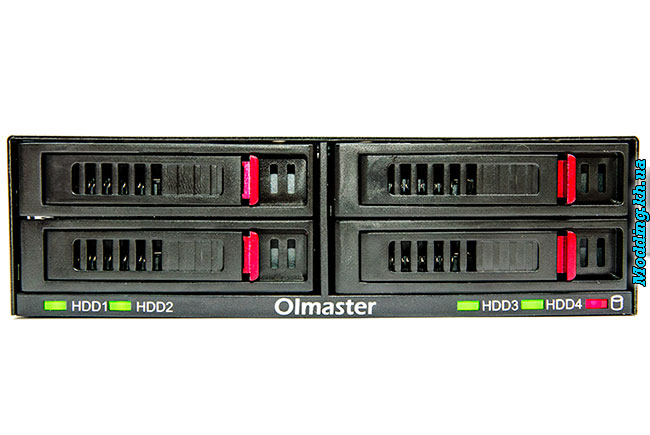

Лицевая сторона:

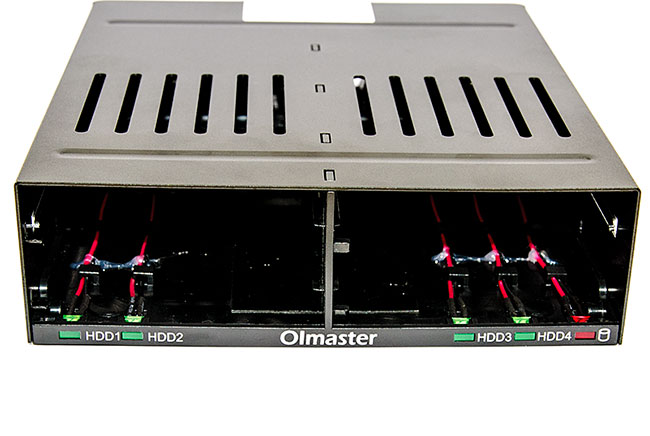

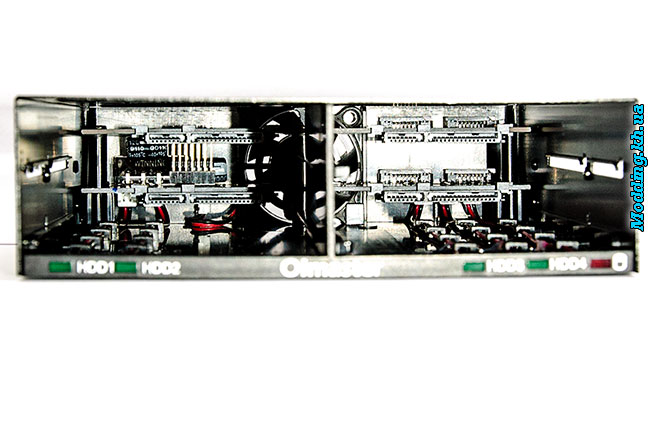

«внутренности»

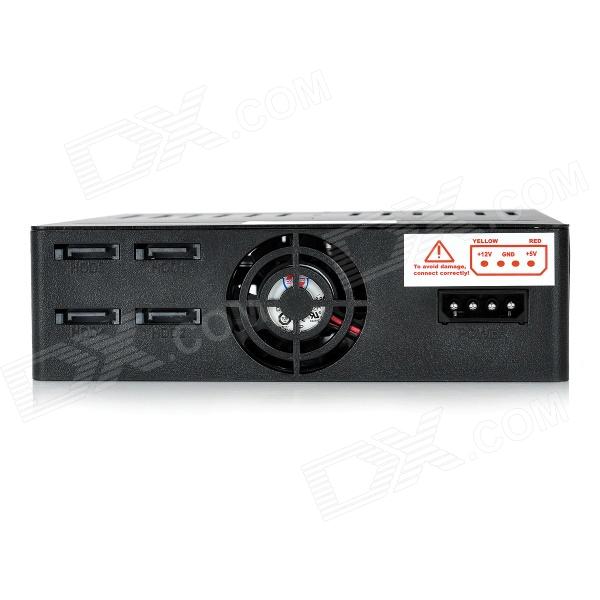

каюсь, обратную сторону сфотографировать забыл, поэтому вот картинка с сайта магазина DealExtreme (имеющаяся у меня корзинка имеет аналогичный вид):

Т.к. изза нестабильного курса иностранной валюты поставщики компьютерных комплектующих, перестраховываясь, подняли цены, покупка остальных комплектующих была временно отложена, протестируем корзинку на том, что есть.

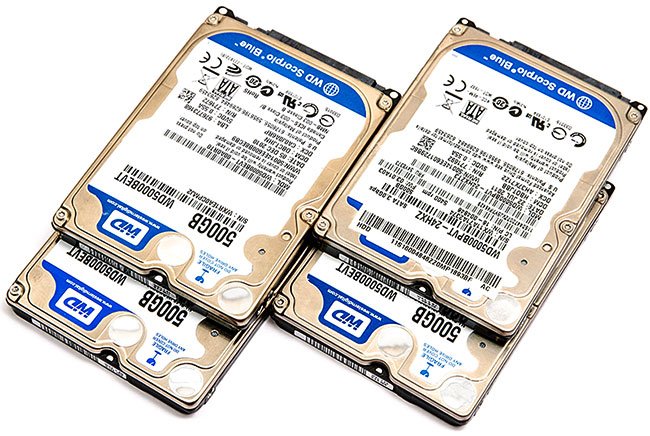

А есть у меня несколько 2.5’ HDD WD Scorpio Blue, в разное время извлеченных из разных ноутбуков по различным причинам, (какие то были заменены на SSD, какие то просто начинали готовиться к переходу в страну вечннохолодных процессоров). Взяв наугад 4ре винчестера одинакового объема,

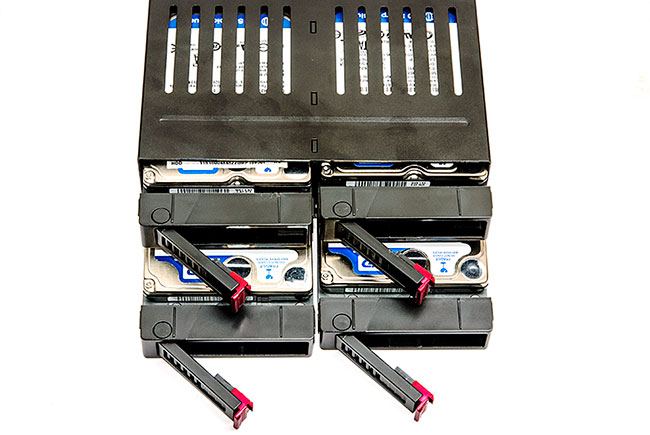

я установил их в корзинку:

и подключил к тестовому стенду на базе материнской платы Foxconn G33M (s775), Процессора Celeron 430 1.8GHz и планки оперативной памяти DDR2 1024Mb/800.

Загружаем с флешки FreeBSD 8.2 и вот:

root@bubu[Tue 03:52]/>atacontrol list
ATA channel 2:
 Master:      no device present
 Slave:       no device present
ATA channel 3:
 Master:  ad6 <WDC WD5000BEVT-22A0RT0> SATA revision 2.x
 Slave:       no device present
ATA channel 4:
 Master:  ad8 <WDC WD5000BEVT-22A0RT0> SATA revision 2.x
 Slave:       no device present
ATA channel 5:
 Master: ad10 <WDC WD5000BEVT-22A0RT0> SATA revision 2.x
 Slave:       no device present
ATA channel 6:
 Master: ad12 <WDC WD5000BPVT-24HXZT3> SATA revision 2.x
 Slave:       no device present



Все винчестеры определились, все работает, вентилятор шумит не громко.

Из недостатков (на мой взгляд они не принципиальны):

  • - «моя хотелка» что бы в комплекте были SATA-III шлейфы.
  • - один светодиод активности на все 4ре диска
  • - непонятная графика логотипа, я вижу Olmaster, а сайт - oimaster.com

Из достоинств:

  • - комплект полный, включая весь необходимый крепеж и шлейфы
  • - светодиоды «индикаторные», не яркие
  • - корзинка алюминиевая
  • - шум вентилятора практически не слышен
  • - вмещаются HDD и 7мм и 9мм и даже 12,5мм толщиной
  • - один разъем питания типа Molex

И так, мы имеем корзинку, позволяющую в один отсек 5,25 разместить 4ре 2,5 жестких диска, что может быть актуально не только для mini-ITX (mATX/ATX) корпусов с местом под полноразмерный 5,25 оптический привод, но также и для rack-mount корпусов, в которых часто отсек 5,25 остается не задействован. Так что я думаю на такую корзину найдется свой покупатель, хотя товар довольно специфический и не часто востребованный.
