Вторая жизнь компакт-диск плеера AIWA DX-M75Z или моддинг «просто так». Часть1.
Автор: Rimlyanin
16.01.2012 23:29

Однажды, наводя порядок, я понял, что из того, что лежит и пылится у меня дома можно почти собрать компьютер. В наличии были материнская плата D201GLY2, планка оперативной памяти DDR2 1Gb PC6400 Samsung, привод DVD-RW LG, жесткий диск, он же винчестер, Hitachi HDS721025CLA382 250Gb SATA. C блоками питания проблем не было. Не хватало только корпуса. И тут мой взгляд упал на давно пылящийся у меня не рабочий CD-проигрыватель AIWA DX-M75Z.

Ну что же, извлечем его на свет и рассмотрим поближе?

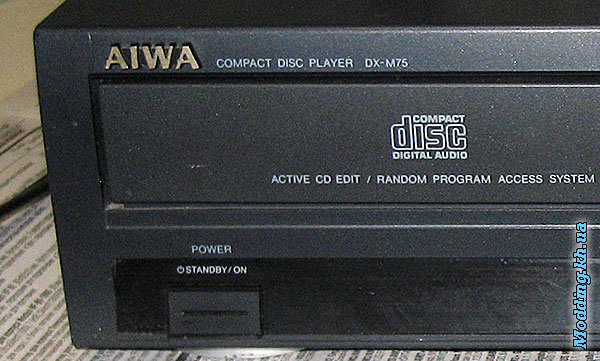

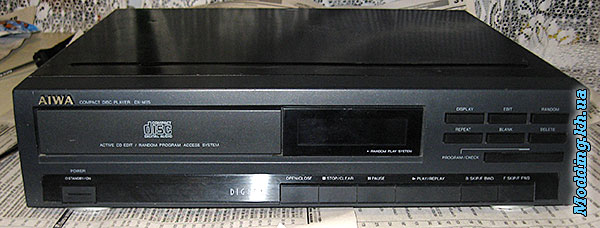

Compact disc player AIWA DX-M75Z







Compact disc player AIWA DX-M75Z

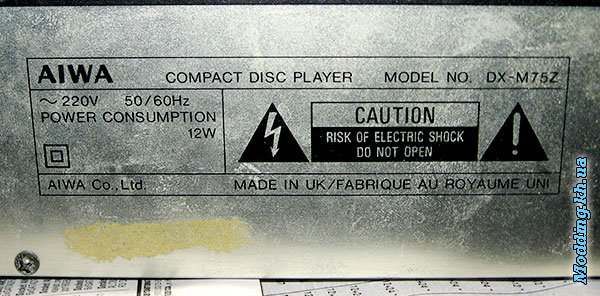

AIWA DX-M75Z Rear

Рассмотрели? А теперь возьмем отвертку, и приступим к потрошению.

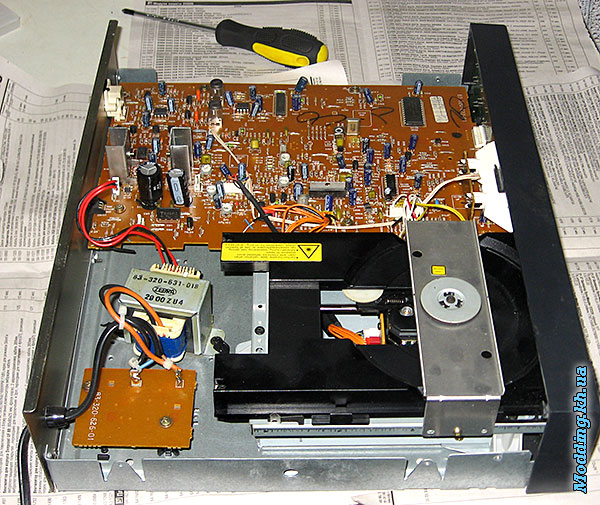

AIWA DX-M75Z Inside

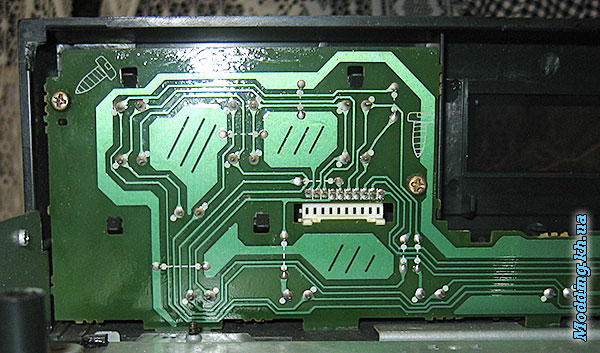

Плату с кнопками передней панели я решил пока не удалять, она мне ещё пригодится. Кстати, обратите внимание, даже места креплений отмечены на текстолите краской. В последнее время такое не часто встречается.

AIWA DX-M75Z Inside

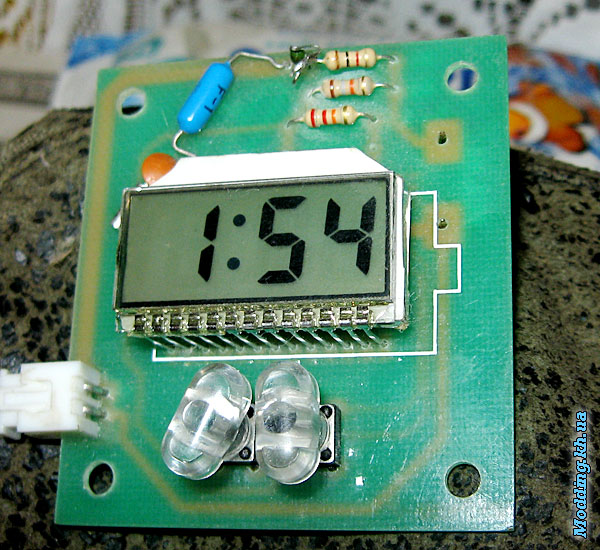

Для чего мне кнопки передней панели? Да просто у меня лежали рядом с этой айвой вот такие часики.

У них две кнопки управления, пять вольт питания, я их вытащил с какого то корпуса с претензией на фабричный моддинг. У этих часиков с обратной стороны стоит небольшой аккумулятор, который поддерживал ход часов и свечение голубенькой подсветки при отсутствии питания. Но после небольшой перепайки подсветка работает лишь тогда, когда на входе есть питание. Так этого встроенного аккумулятора стало хватать на значительно больший отрезок времени.

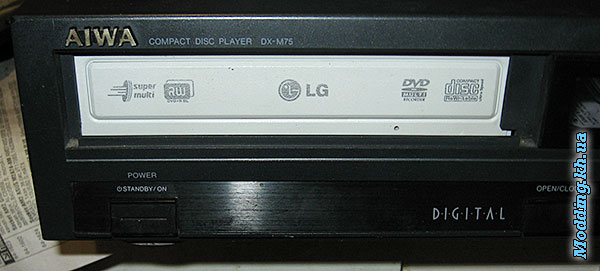

Первым делом я закрепил DVD-RW привод напротив крышки родного трея. В ход пошли втулки, на которых обычно в корпусах крепится материнская плата. Азартные настольные игры онлайн бесплатно и на деньги

Три втулки дали как раз нужную высоту относительно отверстия.

AIWA DX-M75Z Tray

Родную крышку трея я закрепил на приводе при помощи нескольких слоев двухстороннего скотча.

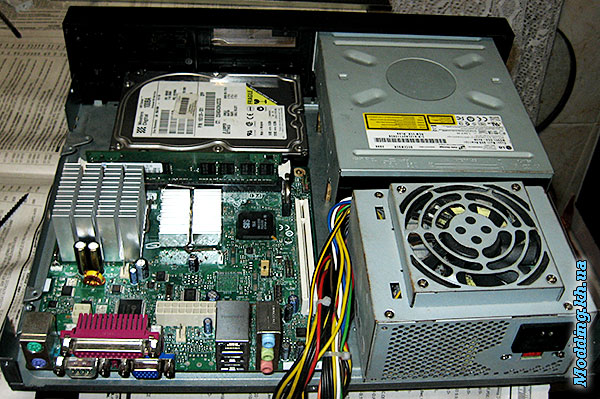

Ну и первая прикидка по расположению комплектующих.

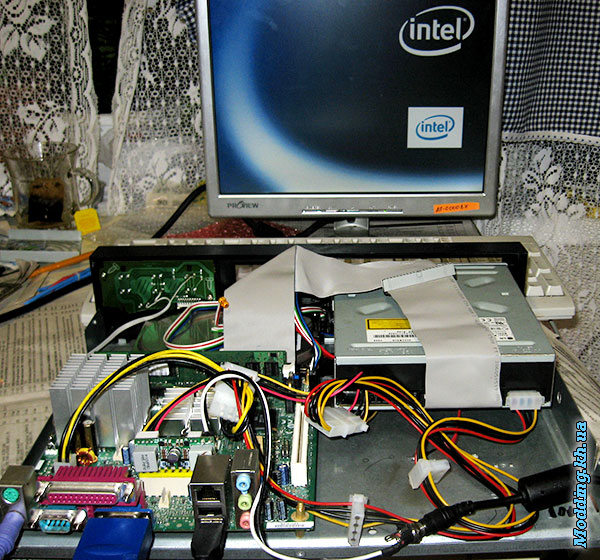

И первый запуск, на Pico-PCU.

А вот с блоком питания вышла небольшая проблемка, но это уже в следующей части.

Вторая жизнь компакт-диск плеера AIWA DX-M75Z или моддинг «просто так». Часть 2
