Моддинг-проект Kenwood NAS.
Автор: Rimlyanin
05.08.2014 07:10

И так, практически закончен «проект выходных дней»: NAS в корпусе от CD-проигрывателя Kenwood DP-2030. Условное рабочее название «Kenwood NAS».

Но в процессе произошли некоторые изменения.

Как я уже писал ранее, пару лет назад был куплен CD-проигрыватель Kenwood DP-2030 в практически идеальном косметическом состоянии, но с севшей лазерной головкой, которая после небольшой подстройки мощности луча заработала.

А весной этого года я получил посылку с CD-проигрывателем Kenwood DP-4030, тоже в практически идеальном косметическом состоянии, и тоже с севшей лазерной головкой. Но увы, этот аппарат мне не удалось оживить.

Поэтому я просто переставил лазерную головку KSS-210A с младшей модельки в старшую. А в последствии разобрал младшую модельку и сделал из неё корпус для NAS-сервера.

Но проект несколько затянулся, т.к. прогнозировать скорость доставки почтой посылок из Китая прогнозировать невозможно, если это, конечно, не дорогая экспресс-доставка.

Но постепенно все заказанное мною начало приходить. Первым пришел держатель 3,5’ HDD в отсеке 5,25’, который я планировал использовать для уменьшения шума от HDD в моем «Kenwood NAS». Но позже мне досталось корзина на два HDD от серверного rackmount корпуса производства харьковской фирмы CSV, и я решил что один HDD в NAS это хорошо, но два - лучше.

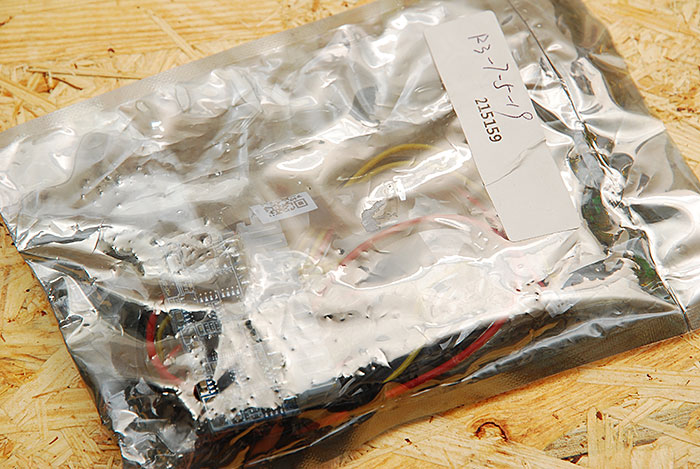

А несколько дней я получил на почте очередной «мелкий пакет», внутри которого находился вот такой вот антистатический пакет.

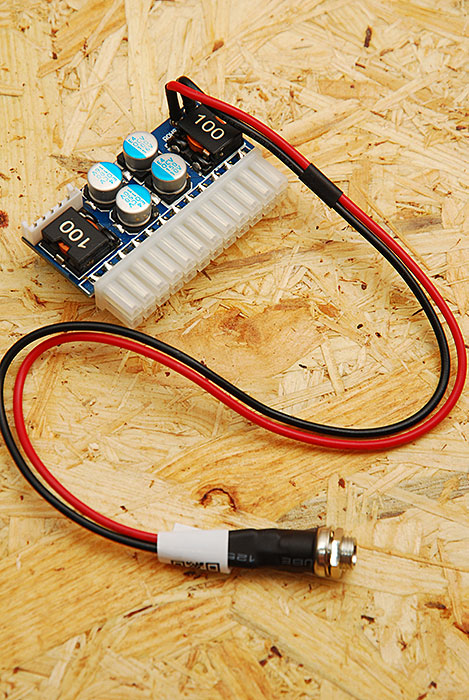

Но сам пакет мне мало интересен, гораздо интереснее то, что лежало в нем. А в нем лежал китайский аналог pico-PSU (ссылка на страничку в магазине)

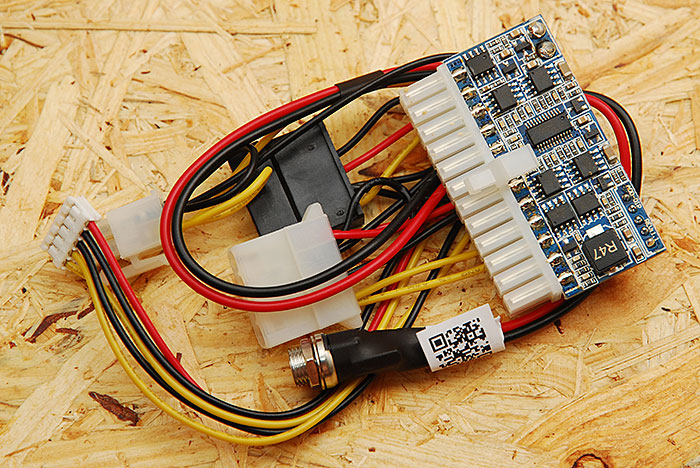

Вот так он выглядит:

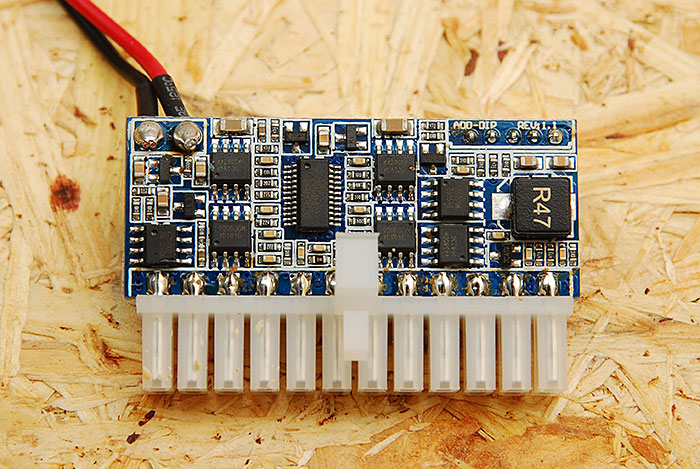

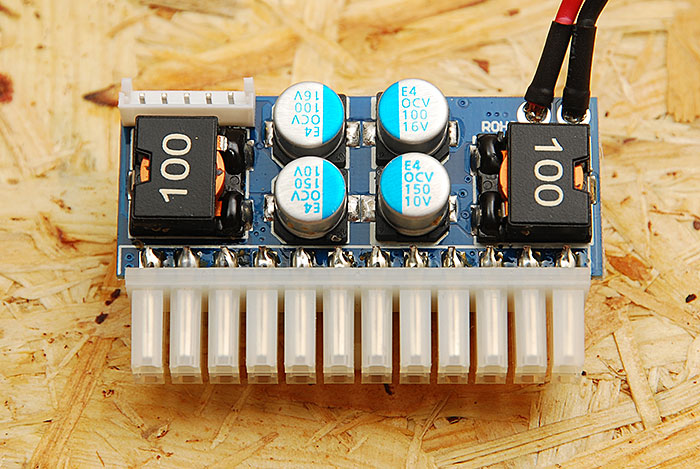

И поближе/ покрупнее

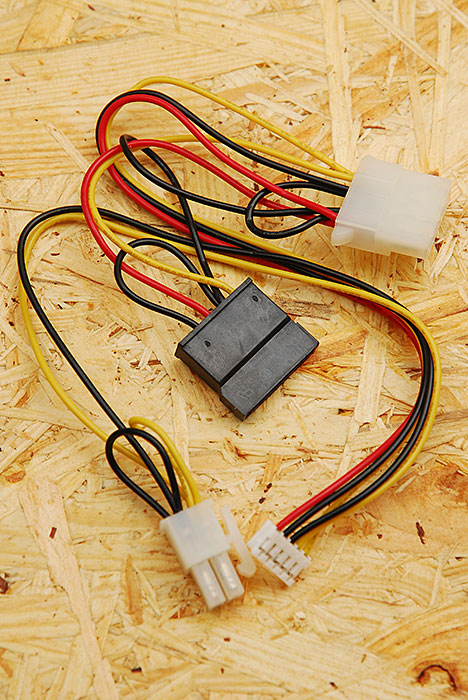

И кабеля

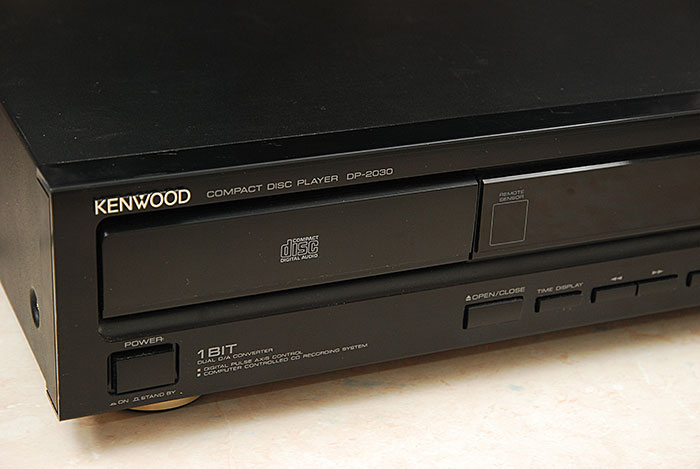

В процессе перестройки корпуса от CD-проигрывателя Kenwood DP-2030 его внешний вид практически не пострадал

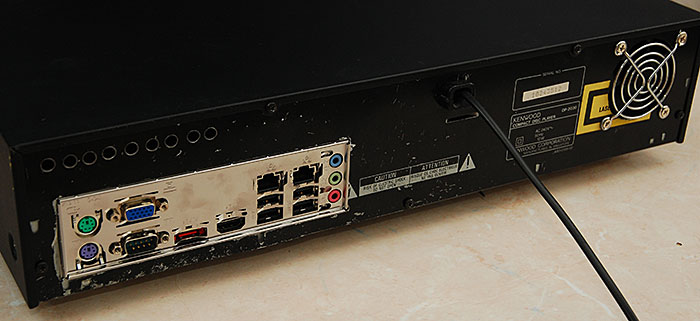

Во внешнем облике изменилась лишь задняя стенка корпуса. Вот она, пока ещё не перекрашенная (а может и не буду перекрашивать, ведь её все равно не видно)

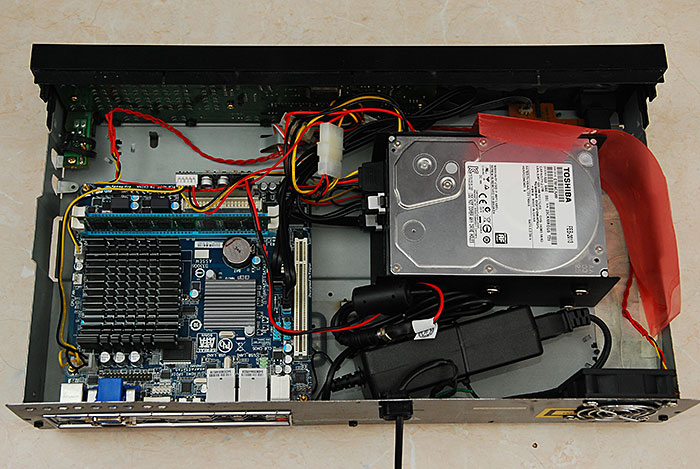

Внутри же установлены:

  • Материнская плата: GigaByte GA-C847N (mini-ITX, Intel Celeron 847, Intel NM70, PCI, 2xDDR3 1333 МГц, HDMI, D-Sub, 2 x Realtek GbE LAN, 2 x SATAII & 1 x SATAIII)
  • Оперативная память: 4Gb Kingston DDR3 1333
  • Жесткие диски: 2 * 2Tb TOSHIBA DT01ACA200

На вдув воздуха установлен кулер Titan TFD-6020M12B, подключенный на линию 5В. Я хотел поставить туда Titan TFD-6020L12B или, ещё лучше, Titan TFD-6020LL12B, но увы, в наличии в харьковских магазинах я их не нашел.

Вообще, изначально предполагалось что NAS будет максимально бесшумный, и, значит, без кулеров. Но без активного охлаждения температура HDD достигала 62 градусов, а процессор под нагрузкой легко достигал 100градусов и уходил в тротлинг.

На текущий момент, с одним кулером на вдув, который, будучи подключен на линию 5В раскручивается аж до 1200RPM температура HDD не превышает 40 градусов, а процессор под нагрузкой разогревается лишь до 70, что вполне допустимо.

На NAS установлена ubuntu server 14.04 LTS, и запущены такие дополнительные сервисы:

  • SAMBA для сетевого доступа
  • Rsync-сервер для копирования бакапов
  • NTP-сервер со stratum2
  • Transmission
  • miniDLNA

И крутиться пара виртуалок под специфические задачи.



P.S. Почему я в первом предложении написал что «практически закончен»? Потому что изначально я планировал использовать VFD дисплей для отображения через LCDProc точного времени, но его протокол весьма специфичен, а я не настолько силен в низкоуровневом программировании, что бы его задействовать. Потом я посмотрел в сторону VFD дисплеев на контроллерах, совместимых с HD44780 (KS0066), но цены на них такие, что я на данный момент не готов потратить столько денег. Поэтому я заказал 20 х 4-символьный ЖК-дисплей и жду доставки.
