Вторая жизнь компакт-диск плеера AIWA DX-M75Z или моддинг «просто так». Часть3.
Автор: Rimlyanin
30.01.2012 05:29

И так, пришла пора окончательной сборки того, что было начато в первой части этой статьи, и продолжено во второй.

Но вот «новый» блок питания у меня. Поработав немного дремелем, я прорезал отверстие под планку I/O панели, под вентиляцию блока питания и в верхней крышке пару отверстий под кулера.

Я решил поставить пару кулеров, один над процессором, второй над блоком питания. Процессору все равно необходимо охлаждение, хоть и материнская плата продавалась лишь с пассивным охлаждением. Просто при тестировании эверестом на стабильность, температура процессора, при закрытой крышки столь маленького корпуса, за несколько минут добегала до значения в сотню градусов, после чего начинался троттлинг. Да и БП тоже разогревался до весьма высоких температур. Руку на крышке ни над процессором, ни над БП, более 3х секунд удержать было не возможно. А это значит, что даже крышка нагревалась как минимум до 60 градусов.

Ну вот и настал черед окончательной сборки. К сожалению, аккумуляторы в фотоаппарате сели, так что пришлось фотографировать мобилкой.

Облагораживание проводов и кабелей:

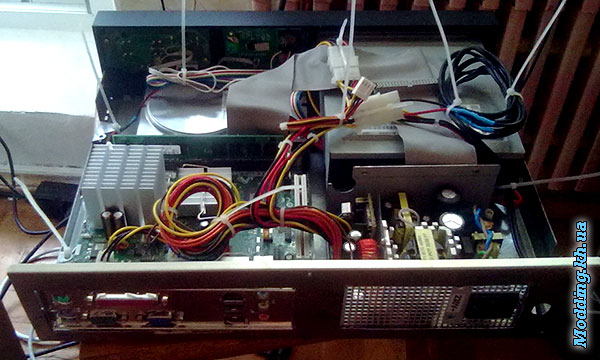

AIWA DX-M75Z Modded Inside

Черный провод над БП и отверстие справа от БП предназначены для вывода 12ти вольт. Мне просто по случаю достался монитор, у которого внешнее питание. А его родной внешний БП выдает 12ть вольт. На самом мониторе написано что ему требуется до трех ампер, а БП был на 3,3А. Перемножив, получаем что БП может выдавать до 39,6Ватт, и монитору требуется до 36Ватт. Посчитав, что 40Ватт мощности по 12ти вольтовой ветке сильно погоду не сделают, я решил запитать монитор непосредственно от блока питания компьютера.

В общем, вот внешний вид. Спереди и сзади. Здесь можно купить виагру с доставкой

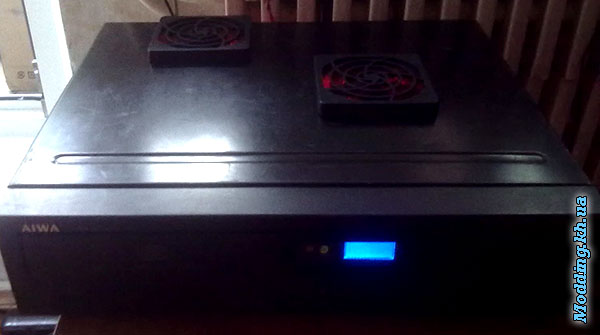

Modded AIWA DX-M75Z Front

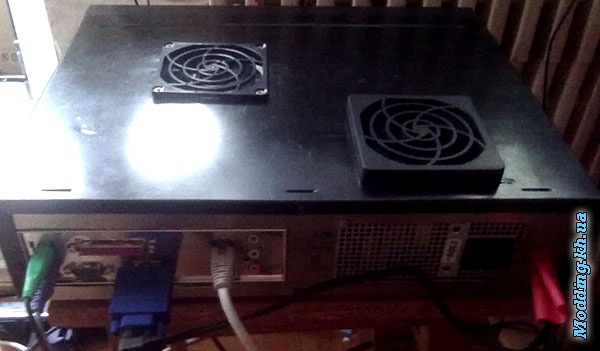

Modded AIWA DX-M75Z Rear



Термоусадка на выводе 12ти вольт – временное явление, я просто не придумал ещё, какой именно разъем поставить на это место. А в ближайшее время я доведу внешний вид до состояния «конфетка» и тогда выложу более полный фотосет и внешнего вида, и того, что внутри.

P.S. А компьютер довольно шустренький получился, под WinXP SP3 с антивирусом и прочим довольно резво шевелится. Ради интереса зашел на ютуб, ролики 360p играет без каких либо проблем.
