Домашний NAS, часть седьмая. Процесс сборки.
Автор: Rimlyanin
09.11.2012 17:47

Ну что же, теперь, когда у нас все куплено, пора переходить непосредственно к процессу сборки нашего NAS-сервера.

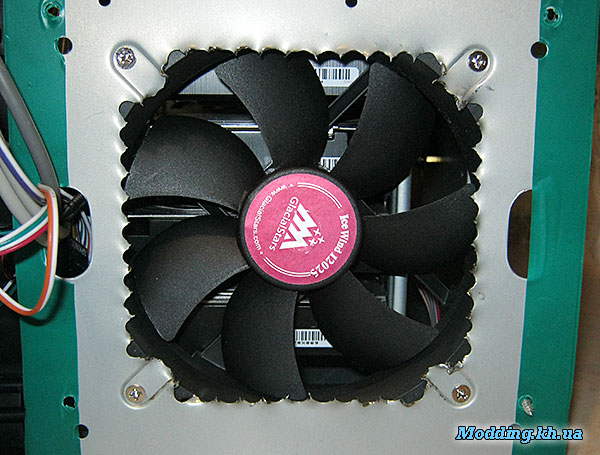

Первым делом, открутив шесть саморезов и сняв переднюю пластиковую фальш-панель, я выкусил кусачками решетку и установил вентилятор GlacialStar IceWind 12025 Sleeve для охлаждения винчестеров. Почему именно его? Просто потому, что он у меня уже был, и если верить сайту производителя, его характеристики такие: 12 V DC, 1000 RPM, 1.29 m3 /min, 20 dBA, т.е. достаточно тихий и производительный.





Края остатков решетки обрабатывать не стал, видно их не будет, пальцами туда лесть никто не будет, пусть так и останутся (возможно, в будущем, что то с этим все таки сделаю). Так же проклеил изоленту в местах касания фальш-панели с корпусом, для предотвращения возникновения шума от дребезжания в этом месте.



Дальше я слегка увлекся, и как то позабыл про фотоаппарат, поэтому все фотографии сделаны уже с собранным системным блоком.

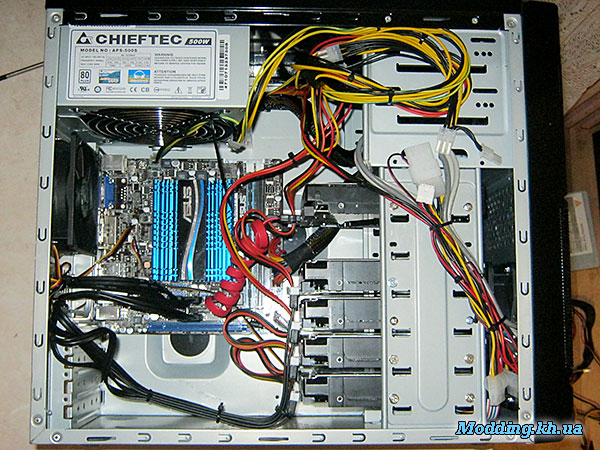

И так, внутри корпуса Golden Field 3205B установлены:

  • Материнская плата: Asus C60M1-I
  • оперативная память: Kingston DDR3-1333 4096MB PC3-10600
  • Жесткие диски 4* Seagate Barracuda ST3000DM001-9YN166





  • жесткий диск WDC WD10EACS-00D6B0(просто потому что больше некуда было его деть, на нем будет располагаться всякий, не слишком ценный, хлам)
  • вентилятор GlacialStar IceWind 12025 Sleeve (на вдув, охлаждает винчестеры)

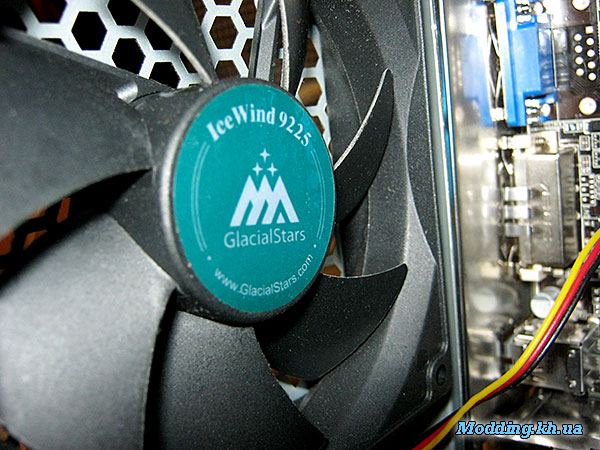

  • вентилятор GlacialStar IceWind 9225 Sleeve (на выдув горячего воздуха)

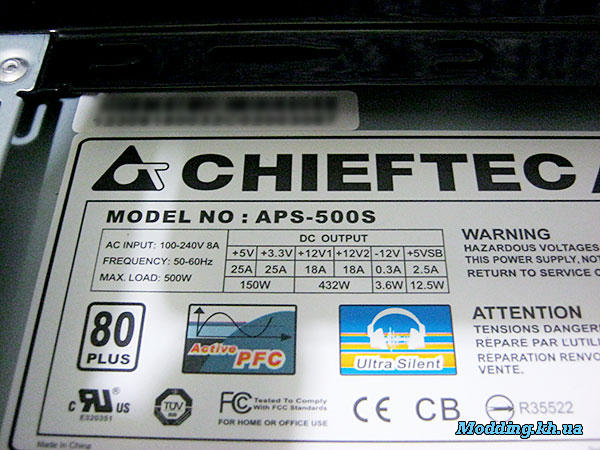

«Родной» блок питания оказался без автоматический системы регулировки оборотов своего кулера, и потому оказался самым шумным элементом системы. Пришлось сменить его на Chieftec APS-500S.





Ну и конечно же, несколько обзорных фотографий:

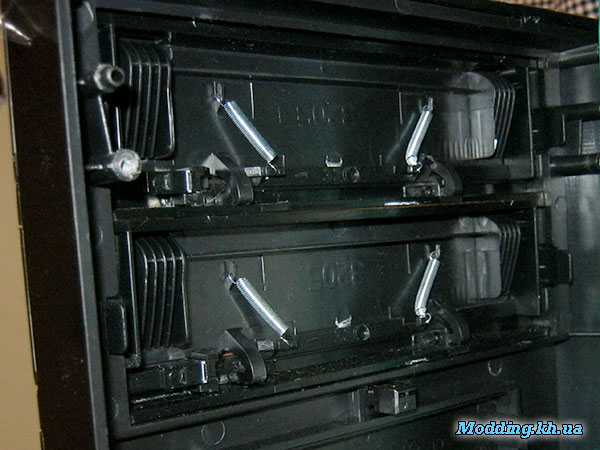

Вот так выглядят крышки-заглушки 5,25 отсеков изнутри

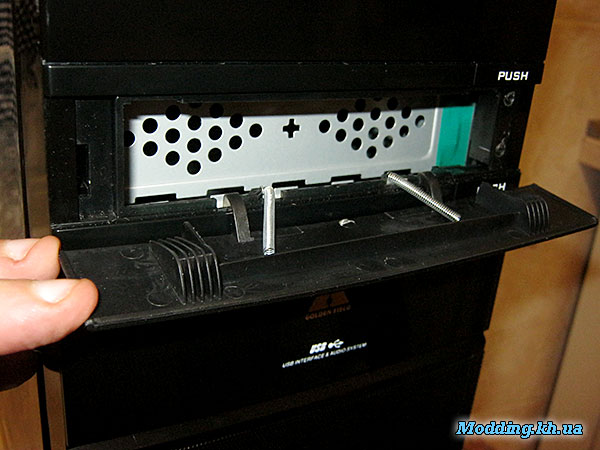

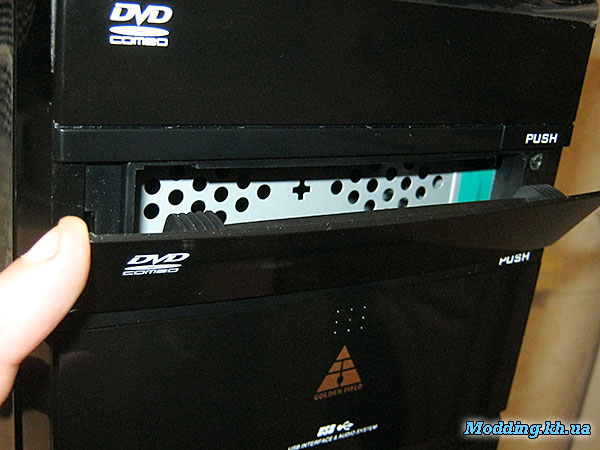

и снаружи.

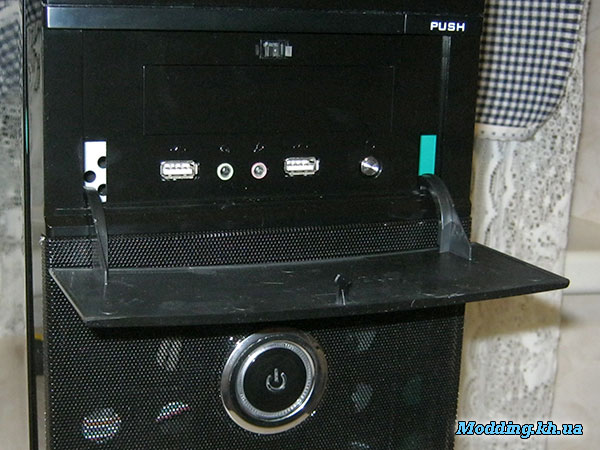

на передней панели под откидывающейся крышечкой с защелкой расположены два порта USB (я их не подключал), аудио коннекторы (их я тоже решил не подключать), и кнопка RESET, которую я подключил в качестве кнопки включения питания. Почему так? Потому что что ни аудио-порты, ни USB порты на передней панели мне не понадобятся, а дверца отлично исключает случайные нажатия на кнопку питания. Красивая волосатая киска мамы - вожделенное место для большинства молодых парней. Создайте закладку и наслаждайтесь ежедневно порно, в котором волосатые мамы вступают в сексуальные отношения с молодыми любовниками, собственными сыновьями и дочерьми на https://мохнатка.com.

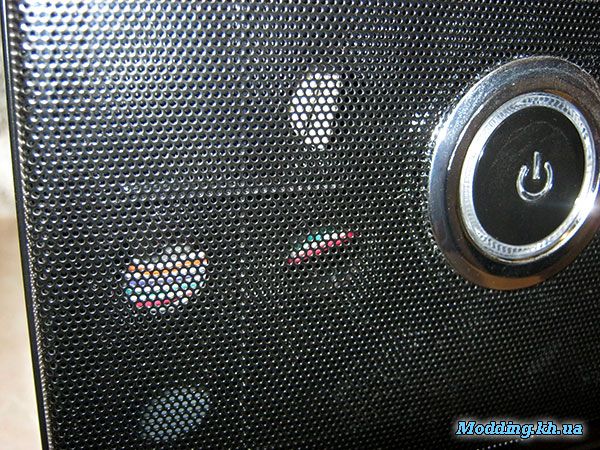

А это сеточка внизу передней панели, именно через неё будет получать достаточный поток воздуха фронтальный кулер.

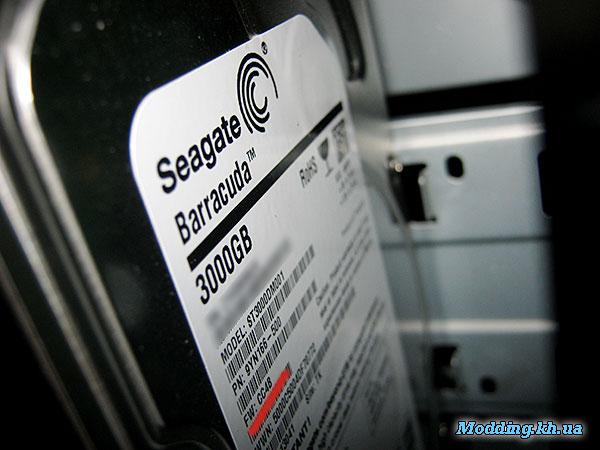

А это один из вичестеров (надо было их сфотографировать до установки), красным я отметил версию прошивки «с завода»

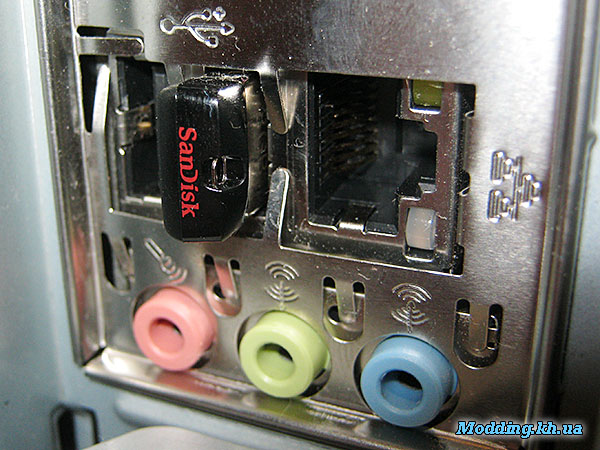

А это у ethernet-порта притаилась манюсенькая флешечка SanDisk Cruiser Fit. Именно на неё и будет установлена система. Но это уже в следующей части.





Ранее:

часть первая. Предисловие. Как все начиналось.

часть вторая . Сборка моего первого NAS.

часть третья. Постановка задачи: новый NAS.

часть четвертая. Готовое решение или самостоятельная сборка?

часть пятая. Выбор операционной системы.

часть шестая. Закупка комплектующих и небольшое изменение конфигурации.

Позже:

часть восьмая. Установка Nas4Free.

часть девятая. Настройка NAS4Free.

часть десятая. Настройка сетевого доступа по протоколу SMB.

часть одиннадцатая. Настройка торрент-клиента transmission.

часть двенадцатая. Что у меня получилось и сколько это стоило?
